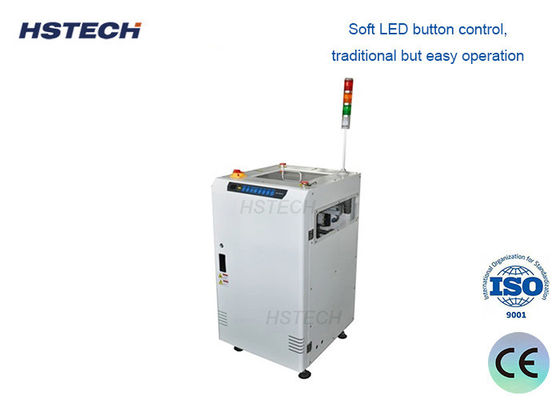

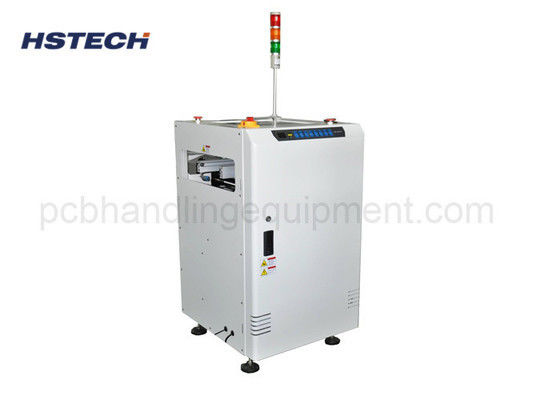

Alta Eficiência 90° 180° PCB Vira Câmbio de Direção do Transportador Com 3 Luzes de Torre de Cor

Name: Alta Eficiência 90° 180° PCB Vira Câmbio de Direção do Transportador Com 3 Luzes de Torre de Cor
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	HS-SZ350
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Transportador de circuito de circuito impresso

Fonte de energia:

AC100-230V

Grau da volta:

90 graus, 180degree, 270degree

Sinal:

SMEMA

Contol:

Tela sensível ao toque

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

90° 180° transportador rotativo de PCB

Transportador de mudança de direção de PCB com luz de torre

Equipamento de manipulação de PCB de alta eficiência

Descrição do produto

SMT 90°/180° PCB Turn Conveyor com luz de torre de 3 cores

O SMT Flow Direction Change PCB Turn Conveyor é um dispositivo de transferência automatizado especializado projetado para linhas de produção de montagem SMT, suportando redirecionamento de direção de PCB de 90 °, 180 ° e 270 °.Equipado com uma luz de torre padrão de 3 cores para indicação do estado da máquina em tempo real, este transportador rotativo conecta perfeitamente os equipamentos SMT dianteiros e traseiros, permitindo a comutação flexível do fluxo de placas de circuito PCB em linhas de produção totalmente automatizadas.

Características principais do produto

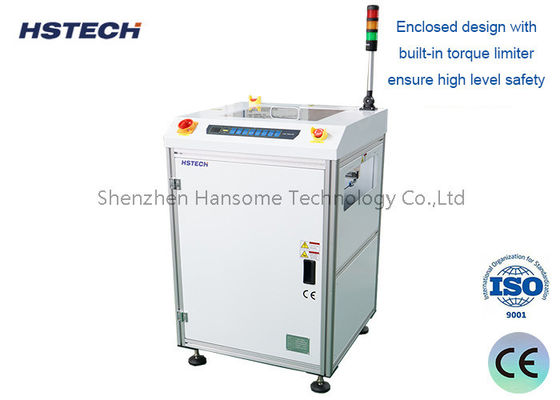

Estrutura de segurança totalmente fechada:O projeto do gabinete selado com limitador de binário incorporado impede a sobrecarga mecânica e a esmagamento de PCB durante a rotação
Cobertura de segurança superior de abertura rápida:Acesso total aos componentes internos para facilitar a manutenção e reduzir o tempo de inatividade
Botões de controlo físicos fáceis de usar:Controles intuitivos de painel lateral para arranque, parada, reinicialização e operações de emergência
Mecanismo rotativo de alta precisão:O rolamento de precisão e o conjunto servo-conduzido garantem uma rotação estável e sem vibrações
Falta de transferência minimizada:A acoplagem de rolos otimizada elimina o bloqueio das bordas do PCB e a inclinação da placa
Lógico de fluxo de tráfego personalizável:Modos de atraso de sinal, sequência de transferência e desencadeamento de ângulo de virada programáveis
Ajuste paralelo da largura do parafuso:Sistema de parafuso duplo de chumbo mantém perfeito paralelismo horizontal
Compatibilidade da comunicação SMEMA:Interface padrão para integração perfeita com todos os equipamentos SMT convencionais

Especificações técnicas

Parâmetro	Detalhes
Função central	Reorientar a direção do fluxo do PCB; suportar ângulos de rotação de 90°, 180°, 270°
Altura de transporte padrão	910±20 mm (corresponde às normas globais de equipamento SMT)
Direção de Transmissão	Suporte bidirecional de esquerda para direita / direita para esquerda
Tempo de ciclo padrão	Aproximadamente 5 segundos por ciclo completo
Fornecimento de energia	AC 100-230V, de fase única, tensão universal 50/60Hz
Pressão do ar de trabalho	Fornecimento de ar comprimido de 4-6 bar
Consumo máximo de ar	10 l/min em funcionamento contínuo a carga total
Espessura mínima do PCB	0.4 mm (suporta placas de circuito flexíveis e rígidas ultrafinas)
Sinais de comunicação	Interface de sinal padrão da indústria SMEMA

Opções de modelo padrão

Modelo HS-SZ350

Tamanho de processamento de PCB:50 × 50 - 450 × 350 mm
Dimensão da máquina:700 × 750 × 1200 mm
Peso líquido:150 kg
Aplicações:Placas de telemóvel, módulos de sensores, eletrónica portátil, pequenos circuitos de controlo.

Modelo HS-SZ460

Tamanho de processamento de PCB:50 × 50 - 550 × 460 mm
Dimensão da máquina:840 × 890 × 1200 mm
Peso líquido:180 kg
Aplicações:Placas de controlo automotivas, placas-mãe de alimentação, placas de controlo principais industriais, grandes painéis de controladores LED.

Cenários de aplicação

• Linhas de produção de remendos SMT totalmente automáticas
• Transferência direcional de PCB pós-refluxo e rotação do traçado da linha
• Conexão de linhas de estações de inspecção AOI, SPI, raios-X
• Eletrónica automóvel, electrónica de consumo, montagem de circuitos de dispositivos médicos
• Oficinas de fabrico de placas de controlo de aparelhos domésticos inteligentes
• Transmissão automática de PCBs de fábrica escura não tripulada

Vantagens do produto e benefícios para o cliente

Reduzir a taxa de sucata de PCB:Rotação de precisão e espaçamento de transferência estreito evitar danos à placa e perda de componentes
Menor dependência do trabalho:A ligação SMEMA permite a operação totalmente automática sem manuseio manual
Disposição flexível da linha:Capacidade de virar em múltiplos ângulos otimiza a utilização do espaço da fábrica
Baixo custo de manutenção:O design da tampa de abertura rápida simplifica a manutenção diária e reduz o tempo de inatividade
Compatibilidade global:Fornecimento de energia de alta tensão e suporte de sinal SMEMA padrão mercados internacionais
Alto padrão de segurança:Limitador de binário e caixa fechada para evitar acidentes de segurança
