Máquina de solda robótica automática de dois eixos de 5 eixos Pendente de ensino programável para montagem de PCB

Máquina de solda robótica automática de dois eixos de 5 eixos Pendente de ensino programável para montagem de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-S5331R
MOQ:	1 unidade
Preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Robô de solda Tabletop

Cabeça de solda:

Única ponta

Rotação:

360 graus

Sistema:

Programação manual, comutação rápida

Peso da máquina:

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Máquina de solda robótica de 5 eixos

robô de montagem de PCB programável

Robô de solda automática de mesa dupla

Descrição do produto

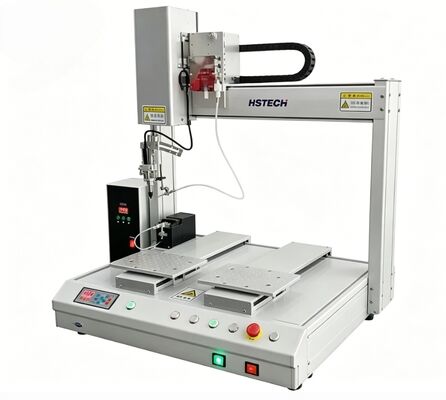

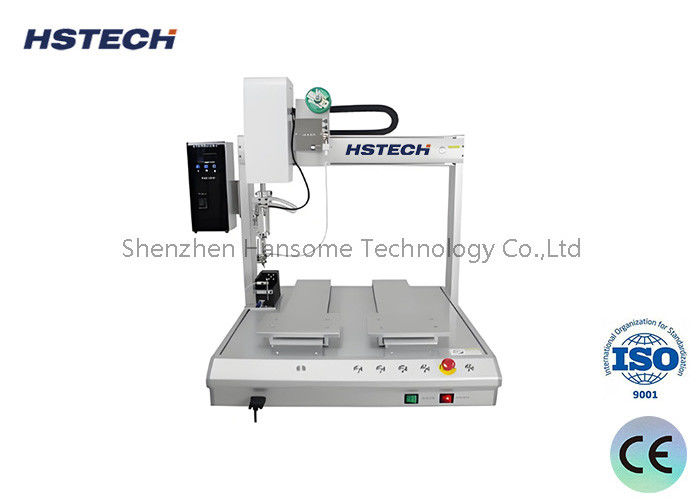

Máquina de Solda Robótica Automática de 5 Eixos com Mesa Dupla

A Máquina de Solda Robótica de 5 Eixos com Mesa Dupla HS-S5331R é uma solução de soldagem automatizada inteligente projetada para montagem eletrônica de precisão. Equipada com estações de trabalho duplas e um sistema de movimento de 5 eixos, esta plataforma de soldagem robótica oferece soldagem estável, consistente e de alta qualidade para PCBA, conectores, terminais de fios e componentes eletrônicos em miniatura.

Recursos Principais

Sistema de Soldagem com Movimento de 5 Eixos: Movimento multidimensional com eixo R rotativo de 360° permite soldagem flexível em ângulos complexos e lida com posições de soldagem irregulares de forma eficiente
Controle de Acionamento por Motor de Passo: O sistema de transmissão por motor de passo + correia dentada fornece operação estável, baixa vibração e excelente consistência de posicionamento para produção contínua de longa duração
Controle Preciso de Temperatura e Estanho Quebrado: Monitoramento de temperatura em tempo real com controle preciso de estanho quebrado evita excesso de solda, juntas frias, pontes e gotas de estanho
Guia Linear de Alta Qualidade: Estrutura de guia linear premium garante movimento ultra suave e plano, minimiza desvios de movimento e estende a vida útil da máquina
Múltiplos Modos de Soldagem: Suporta soldagem por ponto e soldagem por arrasto, personalizável para atender a diversos requisitos de soldagem de peças de trabalho
Braço da Máquina de Liga de Alumínio de Alta Resistência: Estrutura cantilever de liga personalizada é antiferrugem, antideformação, mantendo a estabilidade estrutural sob operação contínua de longo prazo
Programação por Teach Pendant: Caixa de ensino portátil fácil de usar para programação de caminho com armazenamento para até 99 grupos de programas de soldagem independentes
Sistema Integrado de Filtro de Purificação de Fumaça: Filtra efetivamente a fumaça nociva gerada durante a soldagem, protege a ponta do ferro de solda contra corrosão e melhora o ambiente da oficina

Especificações Técnicas

Modelo	HS-S5331R
Faixa de Trabalho X/Y1/Y2/Z	500×300×300×100 mm
Rotação do Eixo R	360°
Velocidade Máxima de Movimento XYZ	300 mm/s
Sistema de Acionamento	Motor de Passo + Correia Dentada
Precisão de Reposição de Posicionamento	±0.02 mm
Modo de Operação	Totalmente Automático
Método de Programação	Programação Manual via Teach Pendant
Sistema de Controle	Sistema de Controle de Temperatura Constante
Unidade de Controle	Placa de Controle
Peso da Máquina	90 kg
Dimensão Geral (C×L×A)	716×585×800 mm
Fonte de Alimentação	220V, 50–60Hz
Faixa de Controle de Temperatura	0–550°C
Método de Limpeza da Ponta de Solda	Limpeza Pneumática a Ar
Interface de Comunicação Externa	USB + RS232
Métodos de Soldagem	Soldagem por Ponto / Soldagem por Arrasto
Temperatura e Umidade do Ambiente de Trabalho	5–40°C, 20%–90% UR (sem condensação)

Cenários de Aplicação

Adequado para processamento de soldagem automatizada de placas de circuito PCB, placas flexíveis FPC, conectores eletrônicos, terminais de chicotes elétricos, sensores, pequenos módulos, componentes de áudio, eletrônicos de consumo, eletrônicos médicos e montagens eletrônicas automotivas.

Vantagens do Produto

Design de Trabalho Alternado com Mesa Dupla: Duas estações de trabalho funcionam alternadamente, economizando tempo de espera de carregamento/descarregamento e aumentando a eficiência de produção
Consistência de Soldagem Ultra-alta: Substitui a soldagem manual, elimina a qualidade instável causada pela operação humana e reduz a taxa de defeitos
Operação Simples e Baixo Custo de Aprendizagem: A programação intuitiva por teach pendant permite que os operadores concluam a edição de programas rapidamente sem conhecimento de programação profissional
Design Ecológico: O sistema integrado de purificação de fumaça remove a fumaça de soldagem e atende aos padrões ambientais da fábrica
Longa Vida Útil e Baixo Custo de Manutenção: Estrutura de liga antiferrugem e componentes de transmissão confiáveis suportam produção industrial contínua de longa duração
