Servo motor motor de válvula de parafuso de tubo único Transporte volumétrico de fluidos HS 300 HS 450 HS 600 HS 700

Motor Servo de Rosca para Transporte Volumétrico de Fluidos, Válvula de Parafuso de Tubo Único HS 300 HS 450 HS 600 HS 700 Válvula de Dosagem Quantitativa de Alta Precisão para Aplicações Industriais de Fluidos em SMT PCB

Introdução da Máquina

As válvulas de parafuso de tubo único são produtos de medição e transporte volumétrico de precisão, adequados para uma variedade de ocasiões de transporte quantitativo de alta precisão. A bomba de parafuso de componente único adota um design de estrutura espiral, o parafuso e o estator são de design de auto-vedação, o parafuso gira na cavidade do estator para realizar a função de transporte quantitativo. O processo de transporte não produz efeito de cisalhamento no meio e não afeta as características do meio. Ao mesmo tempo, pode ser revertido através da sucção do motor, fácil de realizar a quebra da cola, a solução perfeita para o processo de dosagem de gotejamento, puxando o problema.

1. Transporte volumétrico de fluidos.

2. Acionamento por servomotor.

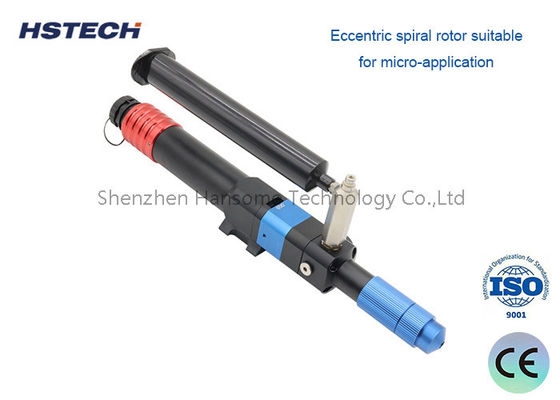

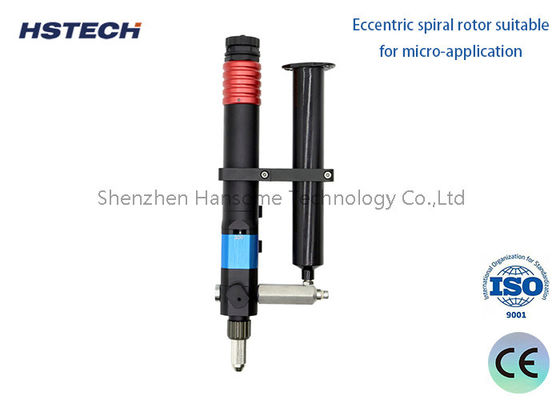

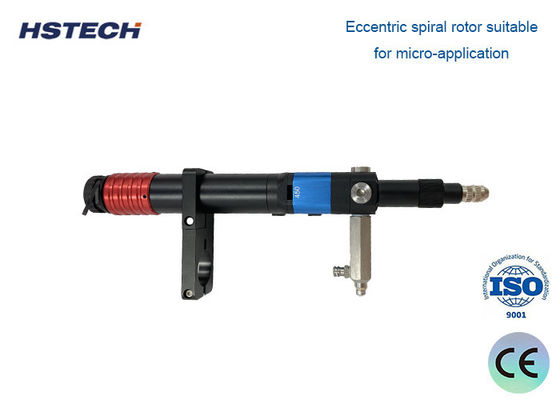

3. Rotor espiral excêntrico adequado para microaplicação.

4. Estator com excelente resistência à corrosão.

5. Válvula de dosagem leve para aplicações de dosagem em microaplicações.

6. Adequado para géis de baixa a alta viscosidade.

7. Saída de cola estável e alta precisão de dosagem.

8. Sem problemas de gotejamento ou puxamento.

Princípio de Funcionamento

1. O sistema de medição e enchimento volumétrico da válvula de parafuso de tubo único (válvula de parafuso de peça única) é baseado no princípio do pistão infinito, com um design hermético entre o rotor e o estator, e o rotor girando dentro do núcleo do estator para alcançar a entrega quantitativa do coloide para fluidos de baixa a alta viscosidade do líquido.

2. O núcleo de cada aplicação é baseado em bombas de medição de entrega volumétrica, que podem garantir a estabilidade da pressão e as características lineares da bomba, determinando a relação entre a velocidade da bomba, o tempo e a vazão, de modo que o material constante possa ser medido por tempo ou pela velocidade de rotação da bomba.

3. De baixa a alta viscosidade, fluidos resistentes à abrasão e altamente preenchidos que são sensíveis à estrutura, a dosagem não é afetada pela viscosidade.

Estator e Rotor para Válvulas de Parafuso

1. O núcleo do estator é feito de FFKM, FKM, NBR, opcional. A carcaça do estator é feita de AL 7075 e a superfície é finamente retificada após fresamento rotativo para aumentar o alto acabamento superficial. A superfície é finamente fresada após fresamento ciclônico para aumentar o alto acabamento superficial. O núcleo do estator e a carcaça do estator são fundidos sob pressão para garantir a precisão do ajuste do estator e do rotor.

2. O material do eixo de acionamento é SUS304, a superfície é finamente retificada após usinagem em torno CNC para aumentar o alto acabamento superficial (0,40). O eixo flexível é revestido com perfluoroelastômero, o que garante que o parafuso não será sufocado com a rotação em alta velocidade da haste de acionamento (a velocidade máxima pode chegar a 2,2 rotações/segundo).

3. O material do parafuso é aço inoxidável importado, cuja superfície é finamente retificada após fresamento ciclônico e, em seguida, revestida com titânio para aumentar o alto acabamento superficial e a resistência ao desgaste. Material cerâmico também está disponível.

4. A combinação do rotor e do estator forma um espaço selado, e o motor extruda continuamente partículas de cola girando o rotor para formar um efeito de pulverização estável.

Especificação

Características e Vantagens do Produto

Alta precisão na dosagem de cola
Adotando acionamento por servomotor e alimentação por haste de parafuso excêntrico, para que a cola adesiva possa ser dispensada de forma contínua e estável.

Ampla gama de viscosidades de cola e volumes de pulverização
O ajuste da velocidade do motor e da pressão do ar pode ser usado para dispensar diferentes viscosidades de cola e alterar rapidamente a quantidade de cola pulverizada.

Sem gotejamento e puxamento de cola
O motor reverte e suga, resolvendo facilmente o problema de gotejamento e puxamento de cola.

Grande adaptabilidade do estator
O estator é resistente à corrosão do meio e tem uma longa vida útil, o que reduz significativamente o custo total de propriedade do usuário.

Medição volumétrica
Transporte volumétrico real, a vazão não é afetada por mudanças de pressão.

Alta pressão de saída
Pressão de saída da bomba única ≥ 20bar

Cenários de Aplicação

Montagem Eletrônica e SMT — Dosagem de pasta de solda, adesivos condutivos, materiais de underfill e revestimentos conformes em PCBs e pacotes de semicondutores. O controle volumétrico preciso da válvula garante a colocação uniforme de pontos em componentes de passo fino, reduzindo pontes, vazios e retrabalho.

Fabricação Automotiva — Aplicação de adesivos estruturais, travas de rosca, materiais de vedação e compostos de interface térmica durante a montagem de motores, transmissões e módulos eletrônicos. O volume consistente do cordão melhora a resistência da ligação e a confiabilidade da vedação sob condições operacionais severas.

Produção de Dispositivos Médicos — Dosagem de adesivos biocompatíveis, resinas curáveis por UV e lubrificantes para cateteres, seringas, cartuchos de diagnóstico e componentes implantáveis. O perfil de dosagem limpo e repetível suporta processos de fabricação validados e conformidade regulatória.

Montagem Industrial e Embalagem — Aplicações de vedação, colagem e encapsulamento em eletrodomésticos, sensores, conectores, baterias e bens de consumo. A válvula lida com produção automatizada em linha e configurações de dosagem semiautomáticas em bancada com igual confiabilidade.

Fabricação de Nova Energia e Baterias — Dosagem de pasta térmica, adesivos estruturais e materiais de eletrólitos na montagem de células e módulos de bateria, onde a precisão do volume do material afeta o desempenho térmico e a longevidade da célula.

Por que Escolher Nossa Válvula de Parafuso de Tubo Único

Verdadeira Precisão Volumétrica — Ao contrário dos dispensadores de tempo-pressão que sofrem com a deriva da viscosidade do material e flutuações de pressão de ar, nossa válvula de parafuso acionada por servomotor desloca o material por volume fixo por rotação. Isso significa que a consistência da dosagem se mantém em longas tiragens de produção, mudanças de lote de material e variações de temperatura ambiente — reduzindo o desperdício de material e as taxas de defeito.

Ampla Compatibilidade de Viscosidade — A arquitetura de parafuso de tubo único lida com fluidos de solventes semelhantes à água a pastas e graxas altamente preenchidas sem entupimento ou pulsação. Cargas abrasivas, materiais sensíveis ao cisalhamento e compostos tixotrópicos são todos gerenciados suavemente, tornando uma válvula adequada para múltiplas linhas de produtos.

Programável e Repetível — Cada parâmetro de dosagem — velocidade de rotação, direção, número de rotações, aceleração e sucção — é controlado digitalmente através do servo drive. Receitas podem ser salvas, recuperadas e transferidas entre máquinas, garantindo resultados idênticos, quer você opere uma unidade ou cem na linha de produção.

Dosagem Limpa e Sem Gotejamento — A função integrada de sucção e rotação reversa elimina fios, gotejamentos e rabiscos após cada ciclo de dosagem. Isso mantém as peças de trabalho limpas, reduz a limpeza pós-dosagem e evita contaminação em montagens eletrônicas sensíveis.

Modular e Fácil de Manter — O design de tubo único minimiza as peças molhadas, tornando a desmontagem, limpeza e troca de material rápidas e diretas. Componentes de desgaste são padronizados e prontamente disponíveis, mantendo o tempo de inatividade e os custos de manutenção baixos ao longo da vida útil da válvula.

Gama de Modelos Escalável — Com as opções HS-300, HS-450, HS-600 e HS-700, você seleciona a capacidade de fluxo que corresponde à sua aplicação, em vez de pagar a mais por equipamentos superdimensionados ou lutar com uma válvula subdimensionada. Cada modelo compartilha a mesma interface de controle e pegada de montagem, simplificando a integração da linha e o treinamento do operador.

Pronto para Encontrar a Configuração Certa para o Seu Processo?

Cada aplicação de dosagem tem seus próprios requisitos de material, volume e vazão — e selecionar a configuração certa da válvula de parafuso de tubo único no início pode economizar tempo, material e custos de retrabalho significativos no futuro.

Compartilhe seu tipo de fluido, volume de dosagem alvo, velocidade de produção e configuração de automação existente com nossa equipe de engenharia. Ajudaremos você a combinar o modelo HS-series correto, recomendar parâmetros de controle e — onde necessário — organizar testes de dosagem de amostra usando seu material real para que você possa verificar a precisão e a repetibilidade antes de se comprometer com a produção.

Conte-nos sobre seu desafio de dosagem e deixe-nos encontrar uma solução personalizada para sua linha.
