TCK Series Touch Screen USB RF Thermal Profiler para Teste de Forno de Refluxo de PCB SMT

TCK Series Touch Screen USB RF Wireless Thermal Profiler SMT Reflow Oven Temperature Profiler para Teste de Perfil de PCB de Montagem Eletrônica Gravador de Temperatura de Soldagem por Onda

Introdução do Produto

Na fabricação moderna de eletrônicos e em processos industriais de cura, a manutenção de perfis térmicos precisos é fundamental para garantir a confiabilidade do produto e a integridade das juntas de solda. O Termo Profiler da Série TCK é uma solução avançada de teste de temperatura de alta precisão projetada para processos de soldagem por refluxo e por onda. Capaz de testar continuamente até 20 conjuntos de curvas de temperatura, este profiler combina hardware robusto com software de análise inteligente para fornecer avaliação precisa da janela de processo e otimização de curva. Projetado para ambientes de fábrica exigentes, a Série TCK é sua ferramenta definitiva para alcançar gerenciamento térmico impecável.

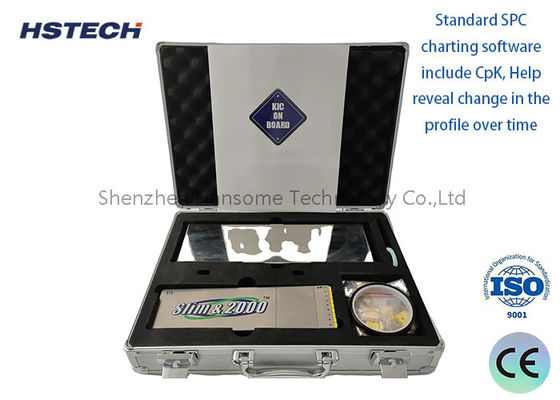

Composição Padrão

1.  Termo Profiler
2.  Caixa de isolamento
3.  Linha de teste de temperatura
4.  Linha de download de dados
5.  Carregador
6.  Fita adesiva de alta temperatura
7.  CD de software
8.  Chave de fenda “+”
9.  Pinça
10.   Luvas isoladas
11.   Fio de solda
12.   Tesoura
13.   Caixa do instrumento
14.   Manual do Usuário
15.   Certificado de Aceitação
16.   Transceptor RF (Escolha a Composição)
17.   Sistema de Teste de Onda (Escolha a Composição)

Principais Especificações Técnicas

1.  Termopar: Termopar tipo K
2.  Intervalo de amostragem: 0,05 seg --- 600 seg Definido por software
3.  Dados de gravação: 80000 pontos/canal, pode gravar 20 conjuntos de perfis
4.  Resolução: 0,1℃
5.  Faixa de medição de temperatura: 0—1000℃
6.  Precisão de medição de temperatura: ±1,0℃
7.  Potência total: ≤120mW
8.  Tensão de operação: 3,6VDC, bateria recarregável
9.  Dimensões: 195(C)×82(L)×21(A)mm 195(C)×103(L)×21(A)mm
10.   Caixa de isolamento: 245(C)×100(L)×30(A)mm

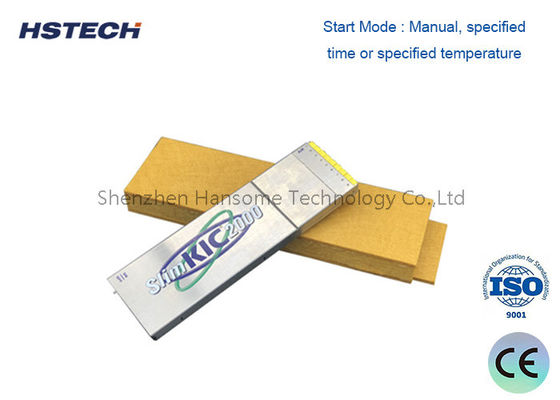

11.   Modo de Início: Manual, tempo especificado ou temperatura especificada
12.   Modo de gravação: Monitorar/Gravar
13.   Modo de conexão: USB/RF
14.   Versão do software: Profilermanager 2.0

Gerenciador de Biblioteca de Produtos

Gerenciador de Biblioteca de Máquinas

Gerenciador de Biblioteca de Solda

Gerenciador de Biblioteca de Receitas

Análise de dados

PWI

Temperatura de Pico, Tempos de Excesso de Temperatura

Tempos entre Temperatura (Refluxo)

Inclinação entre Temperatura (Refluxo)

Inclinação entre Tempos (Onda)

Cenários de Aplicação Versáteis

• Montagem Eletrônica SMT/DIP: Essencial para otimizar as curvas de temperatura do forno de refluxo e da soldagem por onda para prevenir defeitos como juntas de solda frias ou choque térmico de componentes.
• Revestimento Automotivo e de Eletrodomésticos: Rastreamento preciso de temperatura para processos de cura de revestimento em pó, tinta antiaderente e tinta automotiva.
• Fabricação de Painéis Solares e Vidro: Monitoramento de perfis térmicos para processos de laminação de painéis solares, têmpera e recozimento de vidro.
• Cura Industrial e Tratamento Térmico: Perfilagem precisa para cura de resina epóxi, cozimento de tinta UV, sinterização de esmalte e tratamento térmico de ligas de alumínio.
