Máquina de soldadura por ondas selectivas de alta precisão de pulverização off-line para produção de pequenos lotes de DIP através de buracos

Máquina de soldadura por ondas selectivas de alta precisão de pulverização off-line para produção de pequenos lotes de DIP através de buracos

Nome da marca:	HSTECH
Número do modelo:	SW‑320YT/450YT
MOQ:	1 unidade
Preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Máquina de solda da onda seletiva

Espessura da PCB:

0,8‑3mm

Pressão de fornecimento de ar:

0,5-0,7 MPa

Capacidade do tanque de fluxo:

2 litros

Potência de pré-aquecimento:

Infravermelho 1 KW

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Máquina de soldadura por ondas de alta precisão

robô de solda seletiva off-line

produção de pequenos lotes de DIP através de buracos

Descrição do produto

Máquina de Soldagem por Onda Seletiva Offline de Pulverização de Alta Precisão para Produção de Pequenos Lotes de Furos Passantes DIP

Visão Geral do Produto

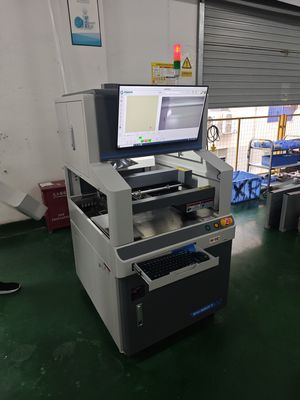

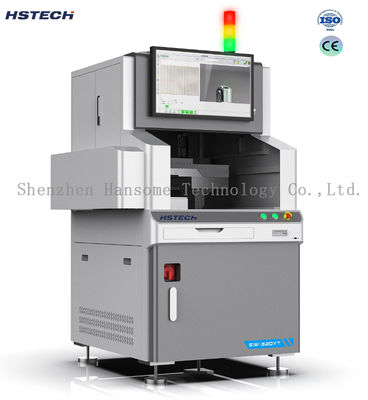

A máquina de soldagem por onda seletiva offline HSTECH é projetada para soldagem de plug-in DIP de variedade mista e pequenos lotes. Este sistema integrado combina pulverização de fluxo, pré-aquecimento infravermelho e soldagem por onda seletiva em uma única unidade compacta, permitindo inicialização rápida da produção sem gabaritos personalizados.

Ocupando apenas aproximadamente 1 m² de área de piso, o equipamento economiza valioso espaço da oficina. Comparado com sistemas convencionais de soldagem por onda, reduz significativamente o consumo de escória de solda, fluxo e eletricidade. A máquina oferece uma taxa de penetração de estanho em furos passantes de quase 100% com um rendimento de soldagem superior a 98%, fornecendo uma solução econômica de soldagem de furos passantes para PCBA para as indústrias de eletrônicos automotivos, controle industrial e eletrônicos médicos.

Controlada por um PC Industrial, a máquina suporta programação visual offline. Os operadores podem concluir a programação em computadores de escritório e importar arquivos diretamente para a máquina para produção. O monitoramento de vídeo em tempo real e a detecção automática de altura de crista de onda garantem processos de soldagem visíveis e comissionamento simplificado. O tanque de solda totalmente em titânio oferece excelente resistência à corrosão por solda derretida com um design de liberação rápida para manutenção conveniente.

Principais Vantagens

Produção Flexível, Sem Necessidade de Gabarito: Suporta troca rápida para múltiplos produtos. Placas de circuito impresso com folga segura podem ser soldadas diretamente sem custos de ferramental personalizado para amostragem de novos produtos.
Custo Operacional Ultra-baixo: Capacidade de tanque de solda de 15KG gera apenas 0,2KG de escória de solda por turno de 8 horas. O sistema selado de pulverização de fluxo elimina o desperdício de evaporação de fluxo. O consumo total de energia de 3,5KW reduz significativamente o uso de energia em comparação com a soldagem por onda tradicional.
Qualidade Superior de Soldagem: Pré-aquecimento infravermelho de dupla face (superior e inferior) com pré-aquecimento e soldagem sincronizados minimiza o choque térmico para componentes sensíveis ao calor. Alinhamento automático e medição de altura garantem fluxo de solda estável com taxa de penetração de 100% em furos passantes e rendimento superior a 98%. Proteção N₂ (pureza 99,999%) fornece juntas de solda brilhantes com oxidação mínima.
Sistema de Pulverização e Soldagem de Alta Precisão: Bico de pulverização de fluxo de precisão Lumina original do Japão de 0,5 mm. Bicos de soldagem intercambiáveis de φ3 mm - φ20 mm com tamanhos personalizados disponíveis, combinando bicos dedicados para cada junta para controlar com precisão a dosagem de fluxo e o tempo de soldagem.
Software Inteligente e Monitoramento Visual: Programação offline baseada em imagem permite importar gráficos de PCB para desenhar caminhos de soldagem. Vídeo em tempo real exibe condições de crista de onda e desempenho de soldagem para observação abrangente do processo.
Pegada Compacta e Manutenção Fácil: Aproximadamente 1 m² de área de piso com tanque de solda de liberação rápida e fiação centralizada. Módulos de líquido-gás são fisicamente isolados do gabinete elétrico para aumentar a segurança e simplificar o trabalho de serviço.

Especificações Técnicas

Especificação	SW-320YT	SW-450YT
Tamanho Aplicável da Placa de Circuito Impresso	50×50 ~ 320×250 mm	50×50 ~ 450×400 mm
Espessura da Placa de Circuito Impresso	0,8-3 mm; Comprimento do pino <3 mm	0,8-3 mm; Comprimento do pino <3 mm
Altura do Componente	Lado superior <100 mm>	Lado superior <100 mm>
Peso Máximo da Placa de Circuito Impresso (com componentes)	≤5 KG	≤5 KG
Tanque de Solda	Liga de titânio completa, capacidade de 15KG, potência de 1,8 KW	Liga de titânio completa, capacidade de 15KG, potência de 1,8 KW
Potência de Pré-aquecimento	Infravermelho 1 KW	Infravermelho 1 KW
Potência Total	AC 220V, 3,5 KW	AC 220V, 3,5 KW
Requisito de Nitrogênio	Pureza 99,999%; Pressão 0,5 MPa; Consumo 20-30 L/min	Pureza 99,999%; Pressão 0,5 MPa; Consumo 20-30 L/min
Capacidade do Tanque de Fluxo	2 L	2 L
Pressão de Fornecimento de Ar	0,5-0,7 MPa	0,5-0,7 MPa
Diâmetro Interno do Bico de Soldagem	φ3-φ20 mm, suporte personalizado	φ3-φ20 mm, suporte personalizado
Sistema de Controle	PC Industrial + (Sistema Operacional Windows)	PC Industrial + (Sistema Operacional Windows)
Modo de Programação	Programação visual de imagem online / offline	Programação visual de imagem online / offline
Peso da Máquina	120 KG (incluindo 15KG de solda)	150 KG (incluindo 15KG de solda)
Dimensão Externa (com monitor)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Indústrias de Aplicação

PCBA de controle industrial, eletrônicos automotivos, equipamentos de segurança, eletrônicos médicos, módulos de fonte de alimentação, módulos de comunicação, montagem de furos passantes DIP de pequenos lotes e amostragem de novos produtos.
