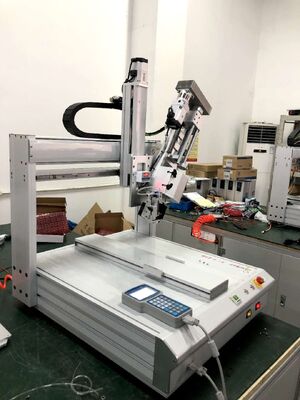

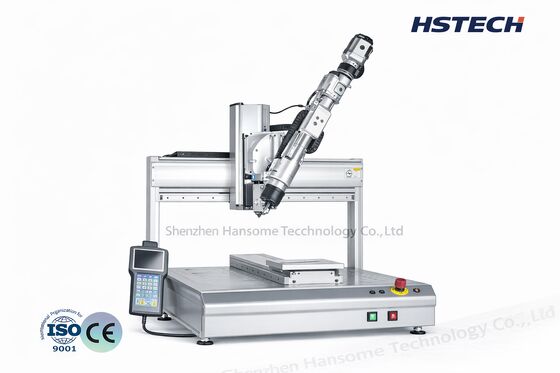

Esta máquina de dispensação de cola de 3 eixos é construída em torno de um sistema de iluminação interna. Uma fonte de luz LED embutida é instalada dentro da câmara de trabalho e liga juntamente com a máquina, de modo que a área de dispensação, a ponta do bico e o cordão de cola permaneçam totalmente visíveis durante a programação e a produção. Os operadores não precisam mais segurar uma lanterna ou trabalhar sob um pórtico sombreado ao ensinar um novo caminho em substratos escuros, epóxi preto ou carcaças de LED de cavidade profunda. A câmara iluminada encurta o tempo de programação do pendente de ensino, reduz as rejeições de primeiro artigo causadas por cordões perdidos ou quebrados e torna a inspeção de rotina da trilha de cola possível sem parar o ciclo.

• Fonte de iluminação montada na câmara ilumina toda a área de deslocamento X-Y, não apenas a ponta do bico
• Iluminação brilhante e uniforme em cola preta, PCB preta e carcaças de lâmpadas LED de cavidade profunda onde a luz externa falha
• Os operadores podem observar a largura do cordão, a continuidade e a quebra da cola em tempo real enquanto a máquina está em funcionamento
• Ensino manual mais rápido com o pendente: o caminho programado é verificado visualmente ponto a ponto
• Iluminação de inspeção é independente das condições de iluminação da fábrica e dos turnos noturnos
• Fonte de LED de longa duração com baixa emissão de calor, sem efeito na viscosidade da cola ou no tempo de vida útil

• Sistema de iluminação interna instalado dentro da câmara de trabalho
• Plataforma de movimento de 3 eixos (X/Y/Z) com combinação de servo e acionamento de passo
• Velocidade máxima de movimento de 300 mm/s e precisão de repetição de ±0,02 mm
• Programação com pendente de ensino com modos de ponto, linha, círculo, arco e caminho contínuo
• Memória de programa de até 1000 grupos para rápida troca de produtos
• Corpo da máquina em aço inoxidável com pórtico rígido, estável sem vibração em alta velocidade
• Cabeça de dispensação única ou dupla opcional, válvula de aquecimento PUR, válvula de mistura AB e dispositivo de sucção a vácuo
• Limpeza automática da válvula e da tubulação em standby
• Adequado para operação em linha com comunicação SMEMA

O sistema de iluminação interna é especialmente útil para peças escuras ou rebaixadas: colagem de lâmpadas e tubos de LED, selagem de módulos de LED, dispensação de pasta de solda e underfill em PCBs, fixação de componentes SMT, colagem de molduras de LCD e displays, encapsulamento de sensores, selagem de conectores e interruptores, colagem de pacotes de baterias, montagem de alto-falantes e fones de ouvido, fixação de lentes ópticas e revestimento de pacotes de hardware com adesivo hot melt PUR.

Configuração padrão: plataforma de 3 eixos, sistema de iluminação interna, uma válvula de dispensação de agulha, pendente de ensino e manual de operação em inglês. Itens opcionais, incluindo válvula de aquecimento PUR, válvula de mistura AB, posicionamento visual CCD, mesa dupla e faixa de trabalho personalizada, podem ser adicionados mediante solicitação.
