Linha de produtos SMT automática PCB Equipment Module Design Operação inteligente PCB Loader

Nome da marca:	HSTECH
Número do modelo:	HS-LD250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Aparelho de manutenção do PWB

Garantia:

1 ano

Controle:

Ecrã táctil

PLC:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Condição:

novo

Espessura:

Minuto 0.4mm

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Consumo de energia:

200 W

Fornecimento de energia:

AC220V

Pressão do ar:

4-6bar

Velocidade:

200-300pcs/min

Tipo:

Automático

Peso:

140/180/220/260 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Linha de produtos SMT automática PCB Equipment Module Design Operação inteligente PCB Loader

Especificações

Tipo	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Fornecimento de energia	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz
Fornecimento de ar	5 kgf/c M2	5 kgf/c M2	5 kgf/c M2	5 kgf/c M2
Tamanho do PCB	5050~350250	5050~455330	5050~530390	5050~535460
Direção do PCB	esquerda para direita ou direita para esquerda
Tamanho da revista	335320563	460400563	535460570	535530570
Passos de passo	10,20,30,40 mm
Capacidade de armazenamento	200 peças
Altura de transporte	900 ± 20	900 ± 20	900 ± 20	900 ± 20
Potência do motor	300 W
Tamanho da máquina	16008501200	20009501200	225010501200	23010501300
Peso	140 kg	180 kg	220 kg	260 kg
Painel de controlo opcional	tela sensível ao toque

Características

1- Projeto do módulo.
2Estabilidade reforçada por um projeto robusto.
3- Teste de braço de projeto económico.
4Ajuste de largura paralelo e suave.
5- Três estantes de carregamento.
6Apertadores pneumáticos de cima e de baixo para fixar o porta-carregadores.
7Não há garantia de quebra de PCB durante a carga e descarga.
8- Compatível com o SMEMA.

Diagrama de operação

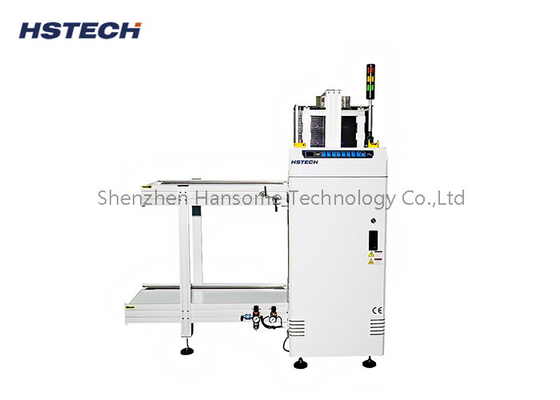

Imagem física do produto

Linha de produtos SMT automática PCB Equipment Module Design Operação inteligente PCB Loader 1

Linha de produtos SMT automática PCB Equipment Module Design Operação inteligente PCB Loader 3

Aplicação

Esta máquina é uma máquina combinada, foi concebida como um carregador de vácuo e carregador de revistas normal ambos, foi usado para a fonte da linha SMT,transporte de PCB nu ou de placa de lado múltipla para fora da revista para a máquina a jusante
