| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-2000S HS-2000R |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem de cartão |
| Tempo de entrega: | 7~9 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por semana |
| Nome do produto: | Válvula de parafusos de pasta de solda | Peso: | 350 g |
|---|---|---|---|
| Escala de tensão entrada: | 4-24 V DC 70 Psi (4,8 bar) | Escala da viscosidade: | 1000CPS-500000cps |
| Pressão máxima do fluido: | 0.1Mpa-8Mpa | Método de medição da temperatura: | 0-40℃ |

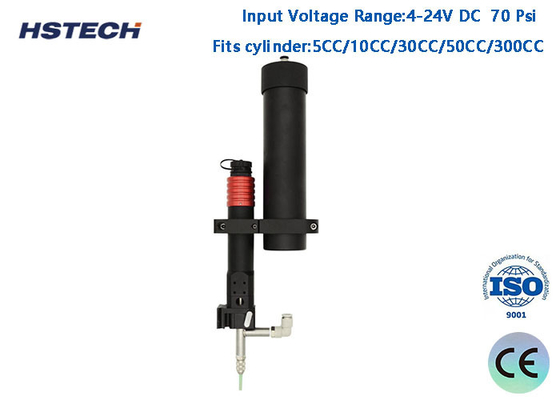

4.8bar válvula de parafuso de pasta de solda com vias de fluido Delrin compatíveis com UV
Introdução da máquina:
A válvula de parafuso é a nossa válvula de distribuição de material descartável (DMP) auto-desenvolvida e patenteada.
1Inclui parafusos de alimentação descartáveis para fácil manutenção e o canal de alimentação descartável permite que a válvula mantenha a sua precisão de distribuição por um período de tempo mais longo.
2. A válvula DMP mais porta de cadeia pode ser aberta facilmente, fácil de remover o canal de alimentação descartável, mesmo na linha de produção pode ser substituído em um tempo muito difícil,Não é necessário limpar ou renovar a válvula, não afeta o funcionamento normal.
3Há uma função de aquecimento, no uso de cola de viscosidade mais alta, aquecimento fará a cola fluir melhor, mais estável fora da cola.
4. Use Dclrin país feito parafuso de alimentação, fornecedores de qualidade rigorosa para garantir a qualidade do produto.
5Relativamente às válvulas ordinárias, reduzindo o acúmulo de líquido no corpo da válvula para reduzir o desgaste do motor, de modo que a vida útil da válvula é muito aumentada.
6. As válvulas da série HS-2000S estão disponíveis em três tamanhos de passo: 6, 8 e 16. Para mais detalhes, consulte o exemplo da tabela à direita.
7Equipado com um controlador especial, pode ajustar livremente o ciclo de punção ou modo de desenho de linha, bem como o tempo de sucção.
Especificações:
|
Modelo |
HS-2000S |
HS-2000R |
|
Tamanho de aparência (L*W*H) |
Anexos desenhos |
Anexos desenhos |
|
Peso |
350 g |
350 g |
|
Material do corpo da válvula |
Aço inoxidável/Alumínio/compositos resistentes à corrosão |
Aço inoxidável/Alumínio/compositos resistentes à corrosão |
|
Entrada de fluido |
Seringa de Acesso Padrão |
Luer Lock Feminino 1/4PNPT Feminino |
|
Saída de fluido |
Segura qualquer agulha |
Bloqueio de Luer masculino |
|
Abre a porta. |
/ |
Direita 10-32 UNF |
|
Acoplamento do cilindro |
5CC/10CC/30CC/50CC/300CC |
/ |
|
Faixa de tensão de entrada |
4-24 V DC 70 Psi (4,8 bar) |
4-24 V DC 70 Psi (4,8 bar)
|
|
Pressão máxima do fluido |
0.1Mpa-8Mpa |
30 Psi (~ 2,07 bar) 100 Psi (~ 6,9 bar)
|
|
Frequência de funcionamento |
O mais rápido 2 segundos 3 pontos, a linha reta mais rápida 50MM / sec |
300+ vezes/minuto Mais de 400 vezes/minuto |
|
Portos de instalação |
/ |
1 polegada / 25,4 mm canal 10-32 UNF |
|
Orifícios de montagem |
20*20 furos, consultar os desenhos para mais pormenores |
/ |
|
Intervalo de viscosidade |
1000CPS-500000cps |
30K-1300Kcps |
|
Especificação do parafuso |
HS-P6 Pitch 4MM-Material plástico importado |
Parafuso de aço de tungstênio, passo de 6 mm |
|
Especificação do parafuso |
HS-P8 Pitch 3MM - Material plástico importado |
/ |
|
Especificação do parafuso |
HS-P16 Pitch 1MM-Material plástico importado |
/ |
|
Especificação do parafuso |
HS-P6-WG Pitch 4MM - Material de aço de tungstênio resistente ao desgaste |
/ |
|
Especificação do parafuso |
HS-P8-WG Pitch 3MM - Material de aço de tungstênio resistente ao desgaste |
/ |
|
Especificação do parafuso |
HS-P16-WG Pitch 1MM aço de tungstênio resistente ao desgaste |
/ |
|
Vida útil dos parafusos de plástico |
A pasta de solda pode ser utilizada durante 2-3 meses com base num dia de trabalho de 10 horas |
/ |
|
Vida útil dos parafusos de aço de tungstênio |
A pasta de solda pode ser utilizada durante 10 a 24 meses com base em 10 horas de trabalho por dia |
/ |
|
Cola inadequada |
900CPS viscosidade baixa ou inferior, cola de secagem rápida |
/ |
|
Método de alimentação inadequado |
Barris de pressão |
/ |
|
Precisão de distribuição |
5% (dependendo da cola real) com grande erro de partículas |
/ |
|
Válvula de limpeza |
Basta usar um pano para limpar o teste, também pode ser limpo com água Tena |
/ |
- Não.
Características:
1Não é necessária função de inversão do motor.
2Não é necessária limpeza.
3Opção de colar de ponta giratória para ponta curva/oval.
Aplicações típicas:
1. Colocação de grânulos de pasta de solda em tubos de células solares.
2Dispensação de pequenas quantidades de depósitos SMA na produção de PCBA.
3Disponibilização de adesivos estruturais em PCBA flexíveis.
Aplicações na indústria:
Pasta de solda, cola vermelha, silicone, alta viscosidade, fluidos de alto fluxo, preenchimentos.
