Nome da marca: | HSTECH |
Número do modelo: | HS-YD-PUR30CC |
MOQ: | 1 conjunto |
preço: | Negociável |
Condições de pagamento: | T/T, Western Union, MoneyGram |
Capacidade de abastecimento: | 100 conjuntos por mês |

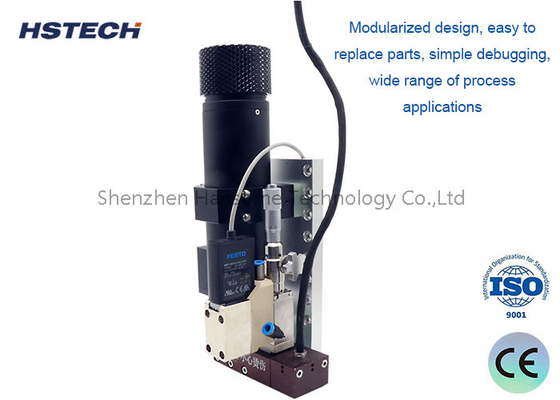

0.03MM a 0,80MM Diâmetro do bico PUR válvula de piezo com design modular
Princípio e controlo
PURVálvula de piezo
1A válvula PUR Piezo é constituída por um módulo de aquecimento por barril, um módulo de tampa pressurizada, um módulo de aquecimento por bocal, um módulo de corredor, um módulo de corpo da válvula e um módulo de dissipação de calor.
2O módulo de aquecimento de barril transporta o barril e uma secção de aquecimento, de temperatura controlada, para completar o aquecimento inicial do gel.
3O módulo de tampa pressurizada veda e pressuriza o cano e controla a pressão de saída através do controlador.
4O módulo de dissipação de calor dissipa o calor e reduz o ruído da válvula.
5A válvula de injecção piezoelétrica adota um projeto modular, a parte em contacto com o gel é concebida como módulo de correia e a parte não em contacto com o gel é concebida como módulo do corpo da válvula.
6Em diferentes aplicações, o módulo do corredor pode ser substituído para satisfazer as necessidades de distribuição.
7. Diâmetro do bico (de 0,03 mm a 0,80 mm).
8Os módulos do corredor devem ser limpos regularmente num limpador ultrasónico.Ferramentas especiais são necessárias para limpar os bicos para evitar danos aos bicos.
Controlador de válvulas de piezo
1O ecrã táctil controla a válvula de injecção piezoelétrica e o sistema de distribuição, suporta comunicação 485, potente, segura e fiável.
2A tela sensível ao toque adota o modo de controlo gráfico, os componentes do sistema de distribuição e a função de exibição de controlo são exibidos graficamente, o que é conciso e intuitivo.
3Dispositivo de aquecimento por bocal:O bocal deve ser aquecido a uma temperatura adequada antes de ser dispensado.O dispositivo de aquecimento adota o modo de aquecimento de um estágio.
4O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.
Aquecimento por bocal e tambor
1O dispositivo de aquecimento utiliza um método de aquecimento em dois estágios.
2O aquecimento no cano e no bico mantém a temperatura constante da cola para satisfazer o desempenho óptimo da cola.
Especificações
Modelo | HS-YD-PUR30CC | HS-YD-PUR300CC |
Tamanho (L*W*H) | 120 mm*50 mm*140 mm | Ver desenho anexo |
Peso | 0.75kg | 1500 g |
Material em contacto com fluido | Aço inoxidável 303, aço especial | Aço inoxidável 303, aço especial |
Tamanho da entrada de fluido | Conector Luer | Conector Luer |
Instalação da agulha | Material resistente ao desgaste de aço de tungstênio Φ0,6-Φ3,0 mm | Material resistente ao desgaste de aço de tungstênio Φ0,6-Φ2,1 mm |
Conjunto de bocal | Material resistente ao desgaste de aço de tungstênio Φ0,03~0,8 mm | Material resistente ao desgaste de aço de tungstênio Φ0,05~0,3 mm |
Instalação de aquecimento | 20 ̊220°C | 20 ̊220°C |
Fechaduras de fluidos | Material resistente a altas temperaturas | Material resistente a altas temperaturas |
Intervalos de manutenção dos conjuntos de vedação | 20,000Mil vezes. | 20,000Mil vezes. |
Frequência máxima de distribuição | 1000 Hz (Frequência máxima instantânea 1500 Hz) | 1000 Hz (Frequência máxima instantânea 1500 Hz) |
Potência máxima de tração | 100% | 100% |
Tipo de cola utilizada | PUR adesivo de fusão a quente embalagem em cilindro de alumínio de 300CC | PUR adesivo de fusão a quente embalagem em cilindro de alumínio de 300CC |
Intervalo de viscosidade aplicável | 0-20000cps | 0-20000cps |
Intervalo de temperatura do fluido | 80 ̊220°C | 20 ̊220°C |
Características e vantagens do produto
1O aquecimento de tubos é adequado para tubos de alumínio de 300CC com cola especial de fusão a quente.
2. Design modular, fácil de substituir peças, depuração é simples, o processo de uma gama mais ampla de aplicações
3O volume de pulverização pode ser preciso até 0,3 nL, a precisão da consistência do ponto de colagem de pulverização é tão alta quanto 98%.
4Pode realizar-se um processo de pulverização de adesivo de fusão a quente com uma largura de linha mínima de 0,17 mm e um diâmetro de ponto mínimo de 0,15 mm.
5Pode combinar com qualquer plataforma de movimento no mercado.
Área de aplicação
Ligação e vedação de capas de telemóveis, encapsulamento de baterias de energia nova, ligação e vedação de ecrãs de contacto para vários produtos electrónicos,Encapsulamento de alto-falantes e receptores de telemóveis celulares, encapsulamento de fones de ouvido de ponta e capas de áudio, encapsulamento de módulos de identificação de impressões digitais.
