30CC PUR Jetting Valve com design modularizado para plataformas de movimento

Princípio e controlo

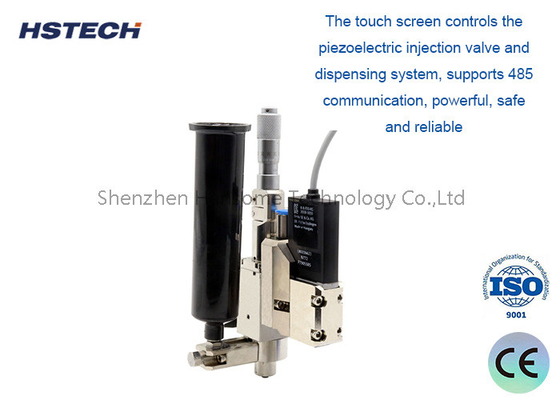

Válvula de jato de 30CC PUR
1A válvula de injecção PUR consiste num módulo de aquecimento por tambor, num módulo de tampa pressurizada, num módulo de aquecimento por bocal, num módulo de fluxo, num módulo de corpo da válvula e num módulo de dissipação de calor.

2O módulo de aquecimento do cano transporta o cano, bem como o aquecimento de um estágio com temperatura controlada.

3O módulo de tampa pressurizada veda e pressuriza o tambor e controla a pressão de saída através do controlador.

4O módulo de dissipação de calor dissipa o calor e reduz o ruído do corpo da válvula.

5A válvula de injecção piezoelétrica adota um projeto modular, a parte em contacto com o gel é concebida como o módulo do corredor,e a parte não em contacto com o gel é concebida como módulo do corpo da válvula.

6O módulo do caminho de fluxo pode ser alterado para satisfazer os requisitos de distribuição em diferentes aplicações.

7.Diâmetros dos bico em série (de 40 μm a 500 μm).

8Os bicos são classificados em tipo de jato plano, tipo de agulha e tipo de extensão.

9.Os módulos do corredor devem ser limpos regularmente num limpador ultrasónico. Os selos não devem ser imersos em solventes orgânicos. São necessárias ferramentas especiais para limpar os bicos para evitar danos aos bicos..

Aquecimento por bocal e barril
1O dispositivo de aquecimento adota um modo de aquecimento de dois estágios.
2O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.

Especificações


Vantagens

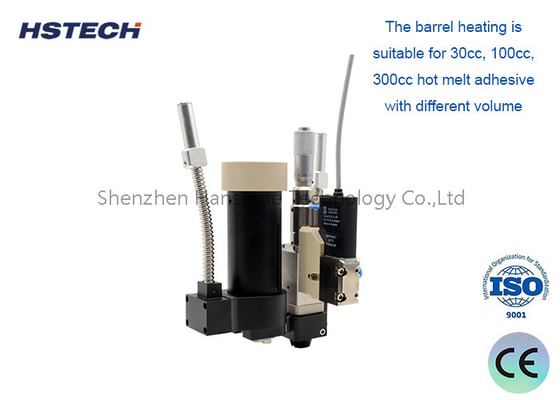

1O aquecimento por barril é adequado para adesivos de fusão a quente de 30cc, 100cc, 300cc com diferentes volumes.
2. Design modular, fácil de substituir peças, depuração simples, ampla gama de aplicações de processo.
3O volume de pulverização pode ser preciso até 0,3 nL, a precisão da consistência do ponto adesivo de pulverização é de até 98%.
4Pode-se realizar um processo de pulverização de cola de fusão quente com uma largura de linha mínima de 0,17 mm e um diâmetro de ponto mínimo de 0,15 mm.
5Pode combinar com qualquer plataforma de movimento no mercado.

Área de aplicação
SMT/FPC/PCB,Assembly, flat panel display assembly, semicondutor packaging, indústria de LED, indústria de equipamentos médicos, indústria de lingerie sem marcação.
