Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-800 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote de madeira |
Tempo de entrega: | 7~9 dias úteis |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100 conjuntos por mês |
Nome do produto: | estação do rework do bga | Garantia: | 1 ano |
---|---|---|---|
Controle: | tela sensível ao toque | PLC: | Mitsubishi |
Marca do relé: | Schneider | Comutador optoeletrônico: | OMRON |
Materiais: | Liga de alumínio | Condição: | Novos |
Espessura: | 0.6-4.0 mm | Sinalização: | SMEMA |
Aplicação: | Conjunto eletrônico | Cores: | De prata |
Sistema de controlo: | PLC | OEM/ODM: | Disponível |
Consumo de energia: | 200 W | Fornecimento de energia: | AC220V |
Pressão do ar: | 4-6bar | velocidade: | 200-300pcs/min |
Tipo: | Automático | Peso: | 220/240 kg |
Realçar: | Equipamento de manipulação de PCB com cabeça de integração,Equipamento de manipulação de PCB com cabeça de montagem |

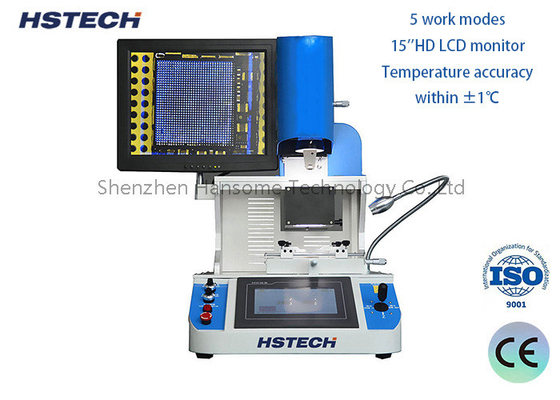

Equipamento de manipulação de PCB HS-800 BGA Rework Station com cabeça de montagem de ar quente integrada
Especificações
Estação de retrabalho BGA | Modelo:HS-800 |
Potência do aquecedor | Calorizador superior 1200W (máximo), calorizador inferior 1200W (máximo) |
Pré-aquecimento de fundo | IR 5000w |
Controle de temperatura | Termócopo do tipo K, controlo de circuito fechado |
Modo de localização | Furo externo ou de localização |
Dimensão global | L970mm*W700mm*H830mm |
Tamanho do PCB | W650*D610mm |
Tamanho BGA | Max 80 mm*80 mm Min 1 mm*1 mm |
Espessura do PCB aplicável | 0.3 - 5 mm |
Precisão de montagem | ± 0,01 mm |
Peso da máquina | 140 kg |
Características
1.Design de integração da cabeça de ar quente e da cabeça de montagem, com funções automáticas de solda e des solda.
2Os aquecedores superiores adotam um sistema de ar quente, aquecendo mais rapidamente, uniformizando a temperatura e arrefecendo mais rapidamente (a temperatura pode chegar a 50 a 80 graus centígrados).
3.Independente 3 aquecedores. aquecedores superiores e inferiores podem se mover sincronicamente e automaticamente, pode alcançar IR todas as posições. zona de aquecimento inferior pode remover para cima e para baixo, suportar placa PCB.
4A placa de PCB adota um deslizador de alta precisão para garantir a precisão de montagem de BGA e PCB.
5.Mesa de pré-aquecimento de fundo única, feita de materiais de aquecimento de boa qualidade importados da Alemanha.
6A mesa de pré-aquecimento, o dispositivo de aperto e o sistema de arrefecimento podem mover-se integralmente no eixo X, o que torna a localização e a dessoldagem de PCB mais seguras e convenientes.
7O eixo X e o eixo Y adotam um motor de controle automático para fazer o alinhamento mais rápido e mais conveniente.
8. Rocker duplo controlar a câmera e plataforma de aquecimento superior e inferior para garantir a precisão de precisão de alinhamento.
9.Pompa de vácuo incorporada, rotação 360o; bocal de sucção de montagem de ajuste fino.
10.O bico de sucção pode detectar automaticamente a altura de captação e montagem BGA com pressão controlada dentro de 10 gramas; pressão zero disponível para captação e montagem BGA menores.
11Sistema de visão óptica de alta resolução a cores, móvel à mão no eixo X/Y, com visão dividida, funções de zoom e ajuste fino, dispositivo de distinção de aberração incluído, autofoco,Operação de software, 22x zoom óptico; reprocessável max. tamanho BGA 80*80MM;
12.Com 10 segmentos de temperatura para cima (para baixo) e 10 segmentos de controle de temperatura constante, pode economizar muitos segmentos de temperatura.
13.Muitos tamanhos de bocal de liga, fácil de substituir; pode localizar em qualquer ângulo.
14.Com 5 portas de termopares, pode detectar e analisar temperaturas em tempo real em vários pontos.
15.Com uma função de exibição de operação sólida para tornar o controlo de temperatura mais fiável.
Aplicação
Adequados para telemóveis, discos rígidos, teclados, brinquedos electrónicos, computadores, DVD, pontos, plásticos, aparelhos eléctricos, equipamentos de comunicação, aparelhos eléctricos, brinquedos, processamento electrónico,motores, peças, tablets, computadores portáteis, câmaras digitais, controles remotos, walkie-talkies, etc.
Sobre a embalagem
