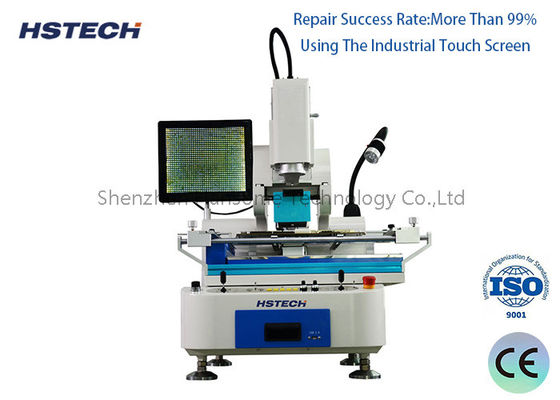

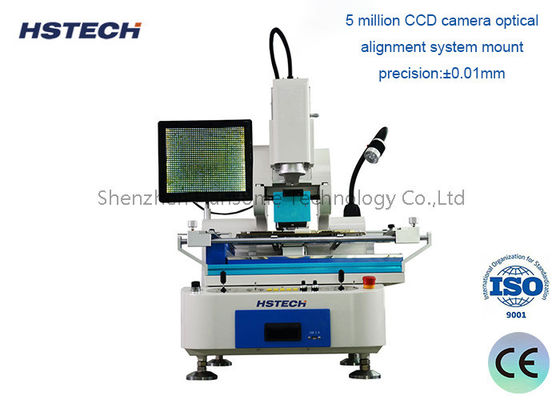

Estação de retrabalho BGA com motor de passo de alta precisão com sistema de alinhamento de cores CCD e precisão de montagem de ±0,01 mm para reparo BGA de telefones celulares

Nome da marca:	HSTECH
Número do modelo:	HS-800
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Estação de retrabalho BGA

Garantia:

1 ano

Controlar:

tela sensível ao toque

Plc:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

Liga de alumínio

Doença:

Novo

Grossura:

0.6-4.0 mm

Sinal:

Smema

Aplicativo:

Conjunto eletrônico

Cor:

Prata

Sistema de controle:

Plc

OEM/ODM:

disponível

Consumo de energia:

200 W

Fonte de energia:

AC220V

Pressão do ar:

4-6bar

Velocidade:

200-300pcs/min

Tipo:

Automático

Peso:

220/240 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Equipamento de manipulação de PCB com motor a passo

Equipamento de manipulação de PCB CCD

Descrição do produto

Equipamento de Manuseio de PCB com Motor de Passo de Alta Precisão e Sistema de Alinhamento de Cores CCD

Estação de retrabalho BGA avançada projetada para reparo de telefones celulares e manuseio de componentes eletrônicos de precisão com tecnologia integrada de alinhamento de cores CCD.

Especificações Técnicas

Modelo	HS-800
Potência do Aquecedor	Aquecedor superior 1200W (Máx), aquecedor inferior 1200W (Máx)
Pré-aquecimento inferior	IR 5000W
Controle de Temperatura	Termopar tipo K, controle de circuito fechado
Método de Localização	Furo externo ou de localização
Dimensões Gerais	970mm × 700mm × 830mm
Capacidade do Tamanho da PCB	650mm × 610mm
Faixa de Tamanho BGA	Máx 80mm × 80mm, Mín 1mm × 1mm
Faixa de Espessura da PCB	0.3 - 5mm
Precisão de Montagem	±0.01mm
Peso da Máquina	140kg

Principais Características

Design integrado de cabeça de ar quente e cabeça de montagem com funções automáticas de soldagem e dessoldagem
Os aquecedores superiores utilizam sistema de ar quente para aquecimento mais rápido, distribuição uniforme de temperatura e resfriamento rápido (50-80°C)
Três aquecedores independentes com movimento sincronizado superior e inferior para cobertura IR completa
Sistema de deslizamento de alta precisão garante alinhamento preciso de montagem de BGA e PCB
Materiais de aquecimento importados da Alemanha de alta qualidade para mesa de pré-aquecimento inferior
Movimento do eixo X integrado da mesa de pré-aquecimento, dispositivo de fixação e sistema de resfriamento para manuseio seguro da PCB
Movimento do eixo X e Y controlado por motor para alinhamento rápido e conveniente
Controle de balancim duplo para câmera e plataformas de aquecimento para manter a precisão do alinhamento
Bomba de vácuo rotativa de 360° integrada com bico de sucção de ajuste fino
Detecção automática de captação e altura de montagem BGA com controle de pressão (até 10 gramas)
Sistema de visão óptica a cores de alta resolução com visão dividida, zoom, foco automático e zoom óptico de 22x

Aplicações

Ideal para telefones celulares, discos rígidos, teclados, brinquedos eletrônicos, computadores, players de DVD, plásticos, eletrodomésticos, equipamentos de comunicação, motores, tablets, computadores portáteis, câmeras digitais, controles remotos, walkie-talkies e vários componentes eletrônicos.
