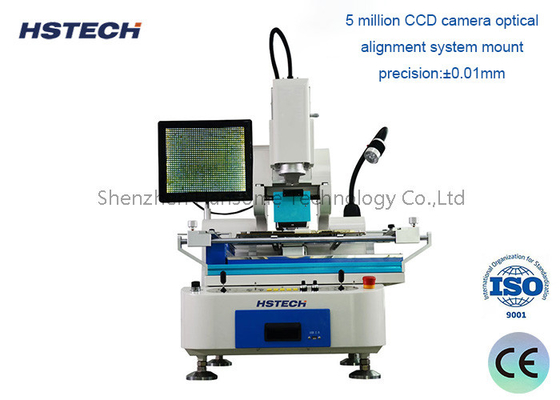

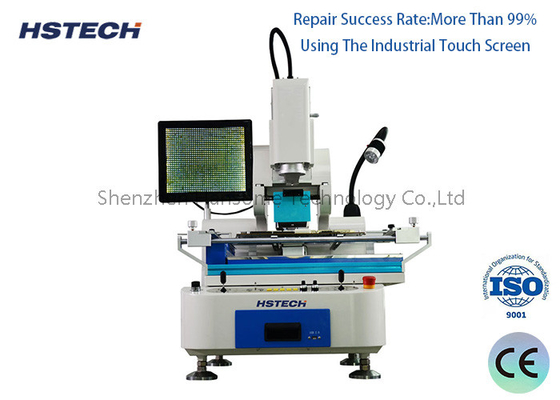

Equipamento de manipulação de PCB de alta precisão de motor de passo CCD Sistema de alinhamento de cores para telefone celular BGA Rework

Nome da marca:	HSTECH
Número do modelo:	HS-800
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

estação do rework do bga

Garantia:

1 ano

Controle:

Ecrã táctil

PLC:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Condição:

novo

Espessura:

0.6-4.0 mm

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Consumo de energia:

200 W

Fornecimento de energia:

AC220V

Pressão do ar:

4-6bar

Velocidade:

200-300pcs/min

Tipo:

Automático

Peso:

220/240 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Equipamento de manipulação de PCB com motor escalonado

Equipamento de manipulação de PCB CCD

Descrição do produto

Sistema de alinhamento de cores CCD de motor a passo de alta precisão para telefonia móvel BGA Rework

Especificações

Estação de retrabalho BGA	Modelo:HS-800
Potência do aquecedor	Calorizador superior 1200W (máximo), calorizador inferior 1200W (máximo)
Pré-aquecimento de fundo	IR 5000w
Controle de temperatura	Termócopo do tipo K, controlo de circuito fechado
Modo de localização	Furo externo ou de localização
Dimensão global	L970mmW700mmH830mm
Tamanho do PCB	W650*D610mm
Tamanho BGA	Max 80 mm80 mm Min 1 mm1 mm
Espessura do PCB aplicável	0.3 - 5 mm
Precisão de montagem	± 0,01 mm
Peso da máquina	140 kg

Características

1.Design de integração da cabeça de ar quente e da cabeça de montagem, com funções automáticas de solda e des solda.
2Os aquecedores superiores adotam um sistema de ar quente, aquecendo mais rapidamente, uniformizando a temperatura e arrefecendo mais rapidamente (a temperatura pode chegar a 50 a 80 graus centígrados).
3.Independente 3 aquecedores. aquecedores superiores e inferiores podem realizar mover-se sincronizada e automaticamente, pode alcançar IR todas as posições. zona de aquecimento inferior pode remover para cima e para baixo, suportar placa PCB.
4A placa de PCB adota um deslizador de alta precisão para garantir a precisão de montagem do BGA e do PCB.
5.Mesa de pré-aquecimento de fundo única, feita de materiais de aquecimento de boa qualidade importados da Alemanha.
6A mesa de pré-aquecimento, o dispositivo de presa e o sistema de arrefecimento podem mover-se integralmente no eixo X, o que torna a localização e a dessolvência de PCB mais seguras e convenientes.
7O eixo X e o eixo Y adotam um motor de controle automático para fazer o alinhamento mais rápido e mais conveniente.
8. Rocker duplo controlar a câmera e plataforma de aquecimento superior e inferior para garantir a precisão de precisão de alinhamento.
9.Pompa de vácuo incorporada, rotação 360o; bocal de sucção de montagem de ajuste fino.
10.O bico de sucção pode detectar automaticamente a altura de captação e montagem BGA com pressão controlada dentro de 10 gramas; pressão zero disponível para captação e montagem BGA menores.
11Sistema de visão óptica de alta resolução a cores, móvel à mão no eixo X/Y, com visão dividida, funções de zoom e ajuste fino, dispositivo de distinção de aberração incluído, autofoco,Operação de software, 22x zoom óptico; reprocessável max. tamanho BGA 80*80MM;

Aplicação

Adequados para telemóveis, discos rígidos, teclados, brinquedos electrónicos, computadores, DVD, pontos, plásticos, aparelhos eléctricos, equipamentos de comunicação, aparelhos eléctricos, brinquedos, processamento electrónico,Motores, motores, peças, tablets, computadores portáteis, câmaras digitais, comandos remotos, walkie-talkies, etc.
