Distribuição automática de pasta de soldadura a jato piezoelétrica de precisão

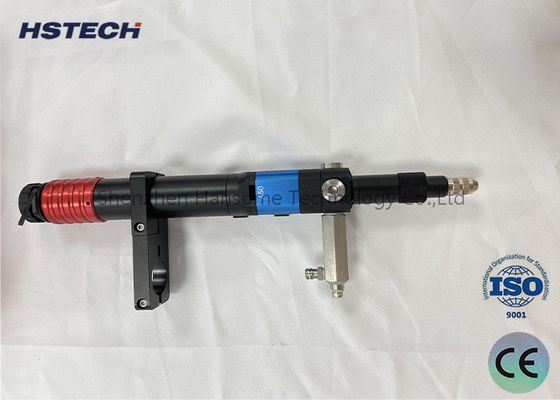

Válvula de parafuso de tubo único Válvula de distribuição do rotor de parafuso excêntrico

Introdução à Máquina

As válvulas de parafuso de tubo único são produtos de medição e transporte volumétrico de precisão, adequados para uma variedade de ocasiões de transporte quantitativo de alta precisão.A bomba de parafuso de componente único adota um projeto de estrutura em espiral, o parafuso e o estator são de design auto-selado, o parafuso gira na cavidade do estator para realizar a função de transporte quantitativo.e não afeta as características do meio. Ao mesmo tempo pode ser revertido através do motor de sucção de volta, fácil de perceber a ruptura de adesivos, a solução perfeita para o processo de dispensação de gotejamento, puxando o problema.

1.Transporte volumétrico de fluidos

2. Servo motor de tração

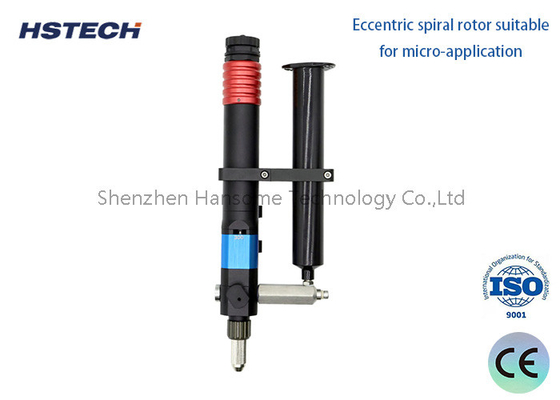

3Rotor espiral excêntrico adequado para micro-aplicações

4.Estator com excelente resistência à corrosão

5.Válvula de distribuição leve para aplicações de distribuição de micro aplicações

6Adequado para géis de baixa a alta viscosidade

7.Exportação estável de cola e alta precisão de distribuição.

8Não há problemas de gotejar ou puxar.

Princípio de funcionamento

1O sistema volumétrico de medição e enchimento da válvula de parafuso de tubo único (válvula de parafuso de peça única) baseia-se no princípio do pistão infinito, com um projeto hermético entre o rotor e o estator,e o rotor girando dentro do núcleo do estator para obter a entrega quantitativa do coloide para fluidos de baixa a alta viscosidade do líquido.

2O núcleo de cada aplicação baseia-se em bombas de medição volumétrica, que podem assegurar a estabilidade da pressão e as características lineares da bomba.determinação da relação entre a velocidade da bomba, tempo e caudal, de modo que o material constante possa ser medido quer pelo tempo quer pela velocidade de rotação da bomba.

3De baixa a alta viscosidade, resistentes à abrasão e fluidos altamente preenchidos que são sensíveis à estrutura, a dispensação não é afetada pela viscosidade.

Stator e rotor para válvulas de parafuso
1O núcleo do estator é feito de FFKM, FKM, NBR, opcional.A superfície é moída finamente após moagem por ciclone para aumentar o acabamento de superfície altoO núcleo do estator e a carcaça do estator são fundidos para garantir a precisão do ajuste do estator e do rotor.
2O material do eixo de acionamento é SUS304, a superfície é finamente moída após usinagem por torno CNC para aumentar o acabamento da superfície (0,40).que garante que o parafuso não será sufocado com a rotação de alta velocidade da haste motriz (a velocidade máxima pode ser de até 2.2 revoluções/segundo).
3O material do parafuso é de aço inoxidável importado,com uma superfície finamente moída após moagem por ciclone e depois revestida com titânio para aumentar o acabamento da superfície e a resistência ao desgasteO material cerâmico também está disponível.
4A combinação do rotor e do estator forma um espaço selado e o motor extrude continuamente partículas de cola girando o rotor para formar um efeito de cuspido estável.

Especificações

Características e vantagens do produto

Alta precisão de distribuição de cola

Adotando a transmissão do servomotor e a alimentação da barra de parafuso excêntrica, para que o adesivo de cola possa ser continuamente e estavelmente produzido.

Ampla gama de viscosidades da cola e volumes de cuspidos

O ajuste da velocidade do motor e da pressão do gás pode ser usado para distribuir diferentes viscosidades de cola e mudar rapidamente a quantidade de cuspo de cola.

Sem gotejar e puxar a cola

O motor reverte e sugue de volta, resolvendo facilmente o problema de gotejar e puxar a cola.

Grande adaptabilidade do estator

O estator é resistente à corrosão média e tem uma longa vida útil, o que reduz muito o custo total de propriedade do usuário.

Controle volumétrico

Verdadeiro transporte volumétrico, a taxa de fluxo não é afetada por alterações de pressão.

Alta pressão de saída

Pressão de saída da bomba individual ≥ 20 bar

Áreas de aplicação

Automóveis, Eletrónica, Aeroespacial, Energia Renovável, Indústria Alimentar, Farmacêuticos, Biotecnologia, Impressão 3D
