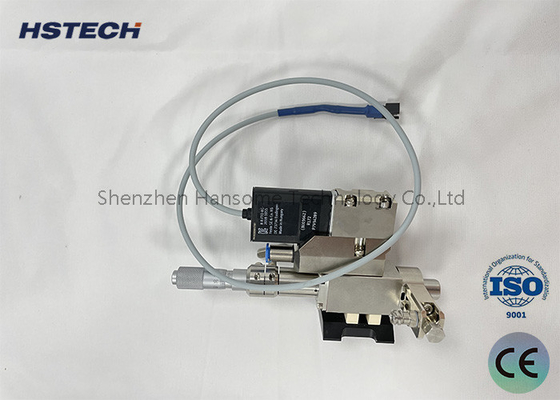

Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão

Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão

  • Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão
  • Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão
Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão
Detalhes do produto:
Lugar de origem: China
Marca: HSTECH
Certificação: CE
Número do modelo: HS-PF-PUR30CC
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 PC
Preço: Negotiable
Detalhes da embalagem: Caixa de empacotamento
Tempo de entrega: 3-5 dias úteis
Termos de pagamento: T/T, Western Union, MoneyGram
Habilidade da fonte: 100 conjuntos por semana
Contato
Descrição de produto detalhada
Nome do produto: Valva de jato PUR HS-PF-PUR30CC Aplicação: SMT/FPC/PCB, montagem
Qualidade: 100% testado Garantia: 1 ano
Material do bloco de isolamento térmico: AUGE Método de medição da temperatura: PT100
Pressão do ar na seringa: 0~2,0Kpa
Realçar:

Válvula de distribuição de alta precisão

,

Válvula de jato PUR

,

Válvula de distribuição de projeto modularizada

Modularizado Design PUR Jetting Valve HS-PF-PUR30CC Linha de largura mínima de 0,17 mm de acordo com qualquer plataforma de movimento no mercado

Princípio e controlo

Válvula de jato de 30CC PUR
1A válvula de injecção PUR consiste num módulo de aquecimento por tambor, num módulo de tampa pressurizada, num módulo de aquecimento por bocal, num módulo de fluxo, num módulo de corpo da válvula e num módulo de dissipação de calor.

2O módulo de aquecimento do cano transporta o cano, bem como o aquecimento de um estágio com temperatura controlada.

3O módulo de tampa pressurizada veda e pressuriza o tambor e controla a pressão de saída através do controlador.

4O módulo de dissipação de calor dissipa o calor e reduz o ruído do corpo da válvula.

5A válvula de injecção piezoelétrica adota um projeto modular, a parte em contacto com o gel é concebida como o módulo do corredor,e a parte não em contacto com o gel é concebida como módulo do corpo da válvula.

6O módulo do caminho de fluxo pode ser alterado para satisfazer os requisitos de distribuição em diferentes aplicações.

7.Diâmetros dos bico em série (de 40 μm a 500 μm).

8Os bicos são classificados em tipo de jato plano, tipo de agulha e tipo de extensão.

9.Os módulos do corredor devem ser limpos regularmente num limpador ultra-sônico. As vedações não devem ser imersas em solventes orgânicos. São necessárias ferramentas especiais para limpar os bicos para evitar danos aos bicos..

Controlador de válvula de jato
1O ecrã táctil controla a válvula de injecção piezoelétrica e o sistema de distribuição, suporta a comunicação MES, poderosa, segura e fiável.


2A tela sensível ao toque adota o modo de controlo gráfico, os componentes do sistema de distribuição e a função de exibição de controlo são exibidos graficamente, o que é conciso e intuitivo.


3Dispositivo de aquecimento por bocal: antes de ser dispensado, o bocal deve ser aquecido a uma temperatura adequada. O dispositivo de aquecimento adota o modo de aquecimento de um estágio.


4O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.

Aquecimento por bocal e barril

1O dispositivo de aquecimento adota um modo de aquecimento de dois estágios.


2O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.

Especificações

Modelo HS-PF-PUR30CC HS-PF-PUR300CC-A/B
Tamanho (L*W*H) 116MM*96MM*218MM 116MM*96MM*218MM
Peso Cerca de 1,2 kg. Cerca de 1,5 kg.
Material do bloco de isolamento térmico PEEK PEEK
Método de medição da temperatura PT100 PT100
Temperatura de aquecimento no barril ≤ 150°C ≤ 160°C
Pressão do ar na seringa 0~2,0Kpa 0~2,0Kpa
Precisão de distribuição da cola > 98% > 98%
Largura mínima da linha de cola 0.35MM 0.5MM
Intervalo de viscosidade 1~100000Cps 1~100000Cps
Velocidade do jato 200 pontos/seg 200 pontos/seg
Material de válvula Aço inoxidável superduro Aço inoxidável superduro
Material do bico Aço de tungstênio Aço de tungstênio
Tensão de aquecimento 220 V 220 V
Temperatura de aquecimento do banco ≤ 250°C ≤ 250°C
Pressão do ar da válvula 6.5 ~ 7.0Kpa 6.0~7.0Kpa
Volume de distribuição de cola 0.3nl 0.3nl
Diâmetro da maior quantidade de cola dispensada 0.3MM 0.4MM
Fonte de alimentação Gás comprimido seco Gás comprimido seco
Líquido aplicável PUR adesivo de fusão a quente, produtos de silicone, resina epóxi, etc. A maioria dos adesivos de fusão a quente, silicone, cola vermelha, resina epóxi, cola preta, etc.

Vantagens

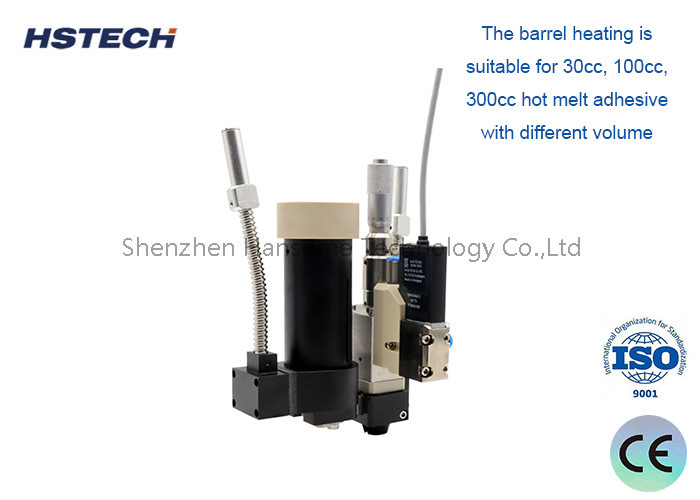

1O aquecimento por barril é adequado para adesivos de fusão a quente de 30cc, 100cc, 300cc com diferentes volumes.


2. Design modular, fácil de substituir peças, depuração simples, ampla gama de aplicações de processo.


3O volume de pulverização pode ser preciso até 0,3 nL, a precisão da consistência da mancha adesiva de pulverização é de até 98%.


4Pode-se realizar um processo de pulverização de cola de fusão quente com uma largura de linha mínima de 0,17 mm e um diâmetro de ponto mínimo de 0,15 mm.


5Pode combinar com qualquer plataforma de movimento no mercado.

Área de aplicação

SMT/FPC/PCB,Assembly, flat panel display assembly, semicondutor packaging, indústria de LED, indústria de equipamentos médicos, indústria de lingerie sem marcação.

Sobre a embalagem

Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão 0

Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão 1

Valva de jato PUR modular HS-PF-PUR30CC para distribuição de alta precisão 2

Sobre nós:

Shenzhen HanSome Technology Co., Ltd ((HSTECH) foi estabelecida em 2012 por um engenheiro profissional e experiente que trabalhou muitos anos na empresa EMS, especializamos-nos em equipamentos de manuseio de PCB no início,Então desenvolvemos a máquina de PCB depaneling e máquina de limpeza SMTA HSTECH não só dispõe de uma equipa técnica profissional para investigação e desenvolvimento, mas também de uma equipa de marketing experiente e activa para a investigação e desenvolvimento, compreende as direcções de desenvolvimento dos produtos,Atualiza os produtos e as técnicas para satisfazer as exigências em constante mudançaNos últimos anos, sempre temos continuado a inovar e explorar para fazer produtos eficientes em termos de custos para ajudar os nossos clientes a poupar custos e mão-de-obra, melhorando a eficiência da produção ao mesmo tempo.


A HSTECH estabeleceu o objetivo de "Alta qualidade e Smart", que se baseia no conceito de "Orientada para a Qualidade e Orientada para o Cliente", e combinou a característica da indústria,Tecnologia inteligente persuit para a fábrica inteligenteQuanto ao serviço pós-venda, insistimos na "responsabilidade", vamos reagir no primeiro momento quando recebermos feedback de qualidade, e atender aos nossos clientes o tempo todo.
