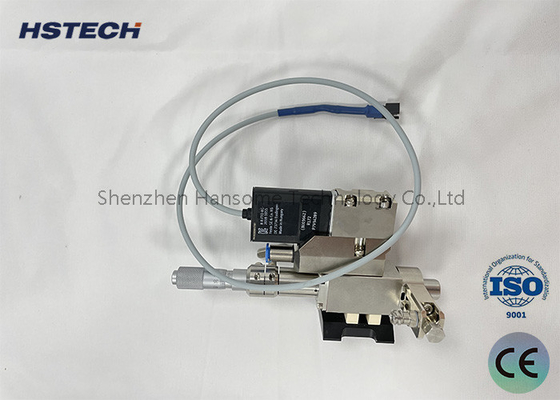

Válvula de distribuição PUR de alto desempenho HS-PF-PUR30CC para várias aplicações

Válvula de jato de 30CC PUR

1. A válvula de injeção PUR compreende vários módulos: um módulo de aquecimento por tambor, um módulo de tampa pressurizada, um módulo de aquecimento por bocal, um módulo de trajeto de fluxo, um módulo de corpo da válvula e um módulo de dissipação de calor.

2. O módulo de aquecimento do barril suporta o barril e fornece aquecimento controlado e de um estágio para iniciar o processo de aquecimento do gel.

3. O módulo de tampa pressurizada garante que o tambor seja selado e pressurizado, gerenciando a pressão de saída através de um controlador.

4. O módulo de dissipação de calor dissipa eficazmente o calor e minimiza o ruído proveniente do corpo da válvula.

5. A válvula de injeção piezoelétrica emprega um projeto modular. A seção em contato com o gel é configurada como o módulo do corredor, enquanto a seção sem contato é o módulo do corpo da válvula.

6. O módulo do caminho de fluxo pode ser personalizado para atender às necessidades de distribuição em várias aplicações.

7. Os diâmetros das bocas estão disponíveis numa gama de 40 μm a 500 μm.

8. Os bicos são classificados em três tipos: jato plano, agulha e extensão.

9. Os módulos de corredores requerem limpeza regular em um limpador ultra-sônico. É crucial evitar a imersão de vedações em solventes orgânicos. A limpeza do bico requer ferramentas especiais para evitar danos.

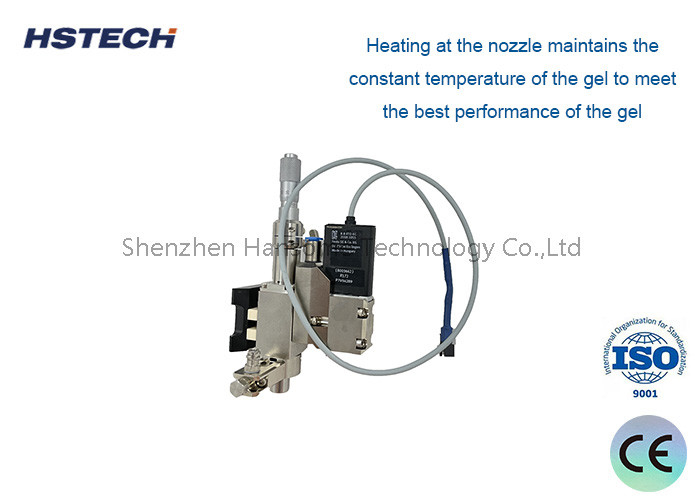

Aquecimento por bocal e barril

1. Antes da distribuição, o bico deve ser aquecido a uma temperatura adequada.

2. Ao manter uma temperatura constante no bico, o ótimo desempenho do gel é assegurado, permitindo que o coloide funcione no seu melhor.


Especificações


Vantagens
1O aquecimento por barril é adequado para adesivos de fusão a quente de 30cc, 100cc, 300cc com diferentes volumes.
2. Design modular, fácil de substituir peças, depuração simples, ampla gama de aplicações de processo.
3O volume de pulverização pode ser preciso até 0,3 nL, a precisão da consistência do ponto adesivo de pulverização é de até 98%.
4Pode-se realizar um processo de pulverização de cola de fusão quente com uma largura de linha mínima de 0,17 mm e um diâmetro de ponto mínimo de 0,15 mm.
5Pode combinar com qualquer plataforma de movimento no mercado.

Área de aplicação
SMT/FPC/PCB,Assembly, flat panel display assembly, semicondutor packaging, indústria de LED, indústria de equipamentos médicos, indústria de lingerie sem marcação.
