Válvula de distribuição personalizável para aplicações diversas

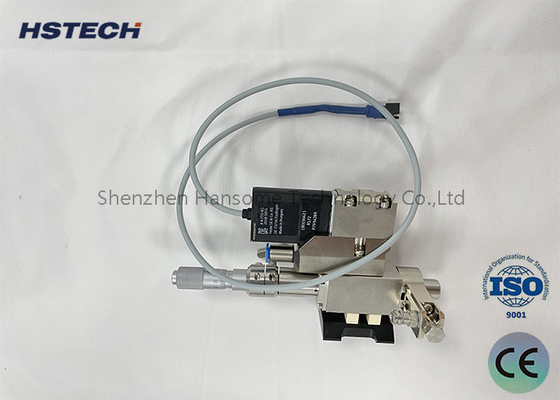

Válvula de jato de 30CC PUR

Composição da válvula de injecção PUR:

A válvula de injecção PUR consiste em vários componentes: um módulo de aquecimento por tambor, um módulo de tampa sob pressão, um módulo de aquecimento por bocal, um módulo de fluxo, um módulo do corpo da válvula,e um módulo de dissipação de calor.

Função do módulo de aquecimento por barril:

O módulo de aquecimento do cano suporta o cano e fornece aquecimento controlado e de uma única fase para iniciar o processo de aquecimento do gel de forma eficaz.

Função do módulo de tampa sob pressão:

O módulo de tampa pressurizada garante que o tambor permaneça firmemente selado e pressurizado, gerenciando a pressão de saída através de um controlador.

Eficiência do módulo de dissipação de calor:

O módulo de dissipação de calor dissipa eficientemente o calor e minimiza o ruído proveniente do corpo da válvula.

Projeto modular de válvula de injecção piezoelétrica:

A válvula de injeção piezoelétrica emprega um projeto modular. A parte que entra em contato com o gel é conhecida como módulo do corredor, enquanto a parte não em contato compreende o módulo do corpo da válvula.

Personalização do módulo de caminho de fluxo:

O módulo do caminho de fluxo pode ser personalizado para atender às necessidades de distribuição de várias aplicações.

Intervalo de diâmetros dos bicos:

Os diâmetros das bocas estão disponíveis numa faixa de 40 μm a 500 μm.

Tipos de bocal:

Os bicos são classificados em três tipos: jato plano, agulha e extensão.

Limpeza do módulo do corredor e do bico:

A limpeza regular dos módulos do corredor deve ser feita num limpador ultra-sônico, com o cuidado de não mergulhar os selos em solventes orgânicos.A limpeza dos bicos requer o uso de ferramentas específicas para evitar danos.

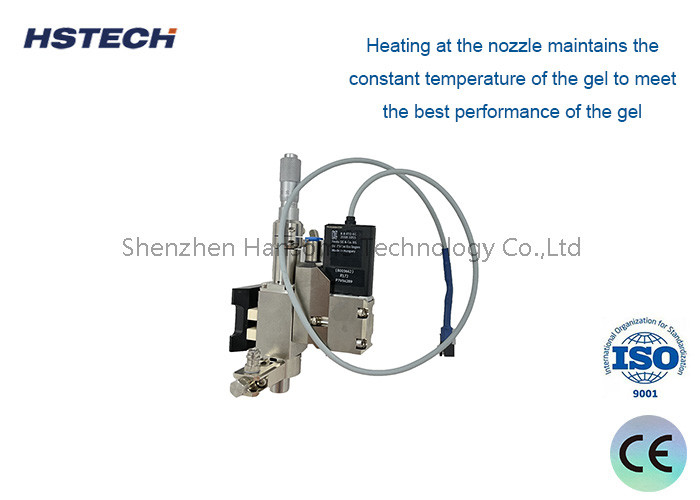

Aquecimento por bocal e barril

1. Antes da distribuição, o bico deve ser aquecido a uma temperatura adequada utilizando um modo de aquecimento em duas fases fornecido pelo dispositivo de aquecimento.

2. Ao manter o bico a uma temperatura constante, é assegurado um desempenho óptimo do gel, permitindo que o coloide funcione com sua eficiência máxima.


Especificações


Vantagens


Compatibilidade com aquecimento por barril:

O sistema de aquecimento de barril é compatível com uma variedade de volumes de adesivos de fusão a quente, incluindo 30cc, 100cc e 300cc.

Vantagens do projeto modular:

O projeto modularizado facilita a substituição fácil de peças, depuração direta e permite uma ampla gama de aplicações de processo.

Precisão de pulverização:

O volume de pulverização pode atingir uma precisão de 0,3 nL, com uma precisão de consistência de manchas de adesivo de pulverização tão impressionante quanto 98%.

Capacidades de linha fina e de ponto:

O processo de pulverização de cola de fusão a quente é capaz de atingir uma largura mínima de linha de 0,17 mm e um diâmetro mínimo de ponto de 0,15 mm.

Integração da plataforma de movimento:

Pode ser integrado perfeitamente com qualquer plataforma de movimento atualmente disponível no mercado.


Área de aplicação


SMT/FPC/PCB,Assembly, flat panel display assembly, semicondutor packaging, indústria de LED, indústria de equipamentos médicos, indústria de lingerie sem marcação.
