PT100 PUR Jetting Valve HS PF PUR30CC válvula de distribuição de fusão a quente para SMT FPC PCB Assembly

PT100 PUR Jetting Valve HS PF PUR30CC Alta precisão não contato válvula de distribuição para SMT FPC PCB montagem eletrônica de poliuretano de fusão a quente adesivo equipamento de distribuição de jato

Introdução ao produto

OValva de jato PUR HS-PF-PUR30CCé uma válvula de distribuição a jato de fusão a quente de alta velocidade sem contacto, concebida para automação industrial de precisão, equipada com um módulo de detecção de temperatura PT100,Esta válvula de jato PUR fornece aquecimento estável para a cola de fusão a quente PURProjetado para cartuchos de cola de 30 cc, suporta jets de pontos e linhas ultrafinos sem tocar substratos.Pode integrar-se perfeitamente com a maioria das plataformas de movimento, amplamente utilizado para processos de montagem de precisão de SMT, FPC e PCB. Como componente principal de distribuição, resolve pontos problemáticos comuns, como a saída de cola inconsistente,raspagem da peça de trabalho e bloqueio frequente da cola nos sistemas tradicionais de distribuição de contato.

Tem as seguintes características e funções principais:

1. Jetting de alta precisão: A válvula de jetting PUR utiliza tecnologia de jetting avançada para controlar a quantidade, a velocidade e a posição da injeção de cola de forma muito precisa.Esta precisão torna-o adequado para aplicações que exigem aplicação de cola de alta precisão, tais como a fixação e vedação de componentes de precisão.
2. Ajustabilidade e programabilidade: o equipamento possui parâmetros de pulverização ajustáveis, tais como a pressão de pulverização da cola, o tempo de pulverização da cola e o modo de pulverização da cola.Isto permite que os operadores ajustem e otimizem com base nas necessidades específicas da aplicaçãoAlgumas válvulas de jato PUR também têm funções programáveis, que podem predefinir vários modos e caminhos de pulverização de cola para se adaptar a diferentes requisitos do processo.
3. Produção eficiente: a válvula de jato PUR tem uma velocidade de pulverização de cola rápida e um tempo de resposta para aumentar a eficiência da produção.pode concluir com rapidez e precisão a tarefa de revestimento de cola, e melhorar a capacidade e a eficiência da linha de produção.
4. Forte adaptabilidade: a válvula de jato PUR é adequada para materiais de cola com uma variedade de viscosidades e fluidez, incluindo cola de poliuretano, cola epóxi, cola de silicone, etc.A flexibilidade do projeto do bico e da válvula permite adaptá-lo às diferentes propriedades da cola e às necessidades de aplicação.
5. Função de autolimpeza: algumas válvulas de jato PUR avançadas têm uma função de autolimpeza, que pode remover a cola residual no bico através de limpeza de fluido ou gás,Redução de obstruções e de trabalhos de manutenção.

Princípio e controlo

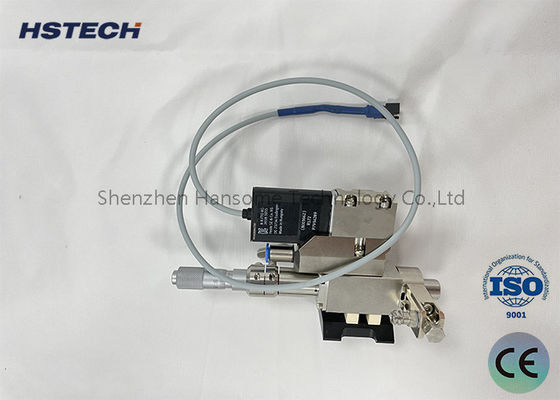

Válvula de jato de 30CC PUR

1. A válvula de injecção PUR consiste num módulo de aquecimento por tambor, num módulo de tampa pressurizada, num módulo de aquecimento por bocal, num módulo de tracção de fluxo, num módulo de corpo da válvula e num módulo de dissipação de calor.
2. O módulo de aquecimento de barril transporta o barril, bem como o aquecimento de um estágio com temperatura controlável.
3. O módulo de tampa pressurizada veda e pressuriza o tambor e controla a pressão de saída através do controlador.
4. O módulo de dissipação de calor dissipa o calor e reduz o ruído do corpo da válvula.
5. A válvula de injecção piezoelétrica adota um projeto modular, a parte em contacto com o gel é concebida como o módulo do corredor,e a parte não em contacto com o gel é concebida como módulo do corpo da válvula.
6. O módulo do caminho de fluxo pode ser alterado para satisfazer os requisitos de distribuição em diferentes aplicações.
7. Diâmetros dos bico em série (de 40 μm a 500 μm).
8. Os bicos são classificados em tipo de jato plano, tipo de agulha e tipo de extensão.
9. Os módulos de corredores precisam ser limpos regularmente em um limpador ultrasônico. As vedações não devem ser imersas em solventes orgânicos. Ferramentas especiais são necessárias para limpar os bicos para evitar danos aos bicos.

Controlador de válvula de jato

1. O ecrã táctil controla a válvula de injecção piezoelétrica e o sistema de distribuição, suporta a comunicação MES, poderosa, segura e confiável.
2. A tela sensível ao toque adota o modo de controlo gráfico, os componentes do sistema de distribuição e a função de exibição de controlo são exibidos graficamente, o que é conciso e intuitivo.
3. Dispositivo de aquecimento por bocal: antes de ser dispensado, o bocal deve ser aquecido a uma temperatura adequada.

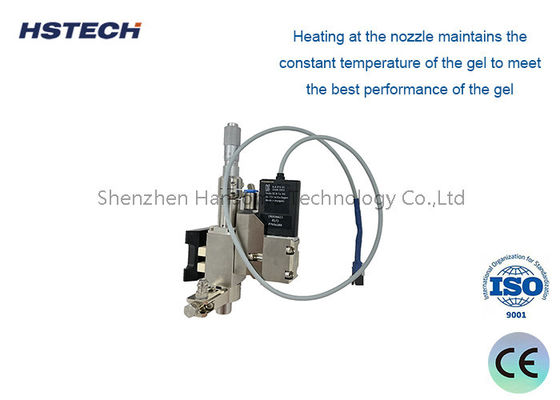

4. O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.

Aquecimento por bocal e barril

1. O dispositivo de aquecimento adota um modo de aquecimento de dois estágios.
2. O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.

Especificações

Vantagens

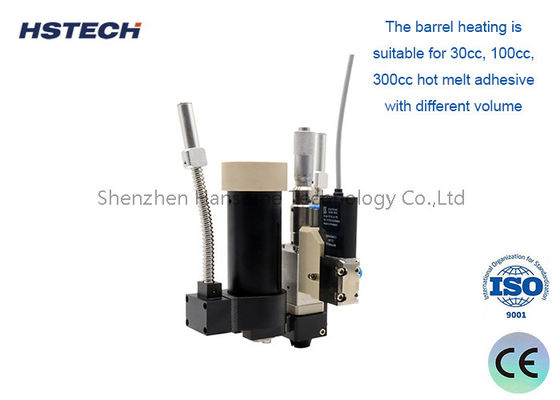

• O aquecimento por barril é adequado para adesivos de fusão a quente de 30cc, 100cc, 300cc com volume diferente.
• Design modular, fácil de substituir peças, depuração simples, ampla gama de aplicações de processo.
• O volume de pulverização pode ser preciso até 0,3 nL, a precisão da consistência da mancha adesiva de pulverização pode chegar a 98%.
• Pode-se realizar uma largura de linha mínima de 0,17 mm, diâmetros de pontos mínimos de 0,15 mm do processo de pulverização de cola de fusão quente.
• Pode combinar com qualquer plataforma de movimento no mercado.

Scenários de aplicação versáteis

O HS-PF-PUR30CC é um cavalo de trabalho versátil adaptado para ambientes de fabricação de alta precisão:

• Eletrônicos de consumo: Ligação estrutural de precisão, vedação e impermeabilização em smartphones, tablets, smartwatches e fones de ouvido TWS.
• Eletrônicos automotivos: Ligação e vedação seguras para luzes de carros, painéis de instrumentos, sensores e componentes de baterias de veículos elétricos.
• Embalagens de semicondutores e LED: Micro-dispensação para MiniLED, ligação de lentes ópticas e encapsulamento de chips onde é necessária extrema precisão.
• Dispositivos médicos: Aplicação de adesivos limpos e precisos em dispositivos médicos descartáveis e equipamentos de diagnóstico sensíveis.

Por que escolher a nossa válvula de jato PUR?

Entendemos que na micro-dispensação, confiabilidade e precisão não são negociáveis.materiais resistentes ao desgaste e um projeto de circuito de ar duplo que assegura uma quebra rápida de cola a 90°A nossa estrutura modular não só prolonga a vida útil dos componentes críticos, mas também reduz drasticamente os custos de manutenção.Apoiado por um apoio técnico abrangente, a nossa válvula é projetada para maximizar a sua Eficácia Geral do Equipamento (OEE) e garantir uma qualidade de produção impecável.

Pronto para melhorar o seu processo de distribuição?

Não deixe que a aplicação de adesivos inconsistentes comprometa a qualidade do seu produto ou retarde a sua linha de produção.Contacte-nos agora para uma cotação personalizadaDeixe a nossa equipa de engenheiros ajudá-lo a alcançar a ligação perfeita para as suas necessidades de fabricação avançadas.
